Kutil roku 2022: Mechanicky sklápěcí vozík před malotraktor

„Posílám projekt mého otce, který si na svou zahradu vyrobil mechanicky sklápěcí vozík před malotraktor Terra-Vari. I když k malotraktoru vlastní originální přívěsný vozík se sedačkou, potřeboval do své zahrady něco kratšího, obratnějšího a s přibližně stejnou nosností.“

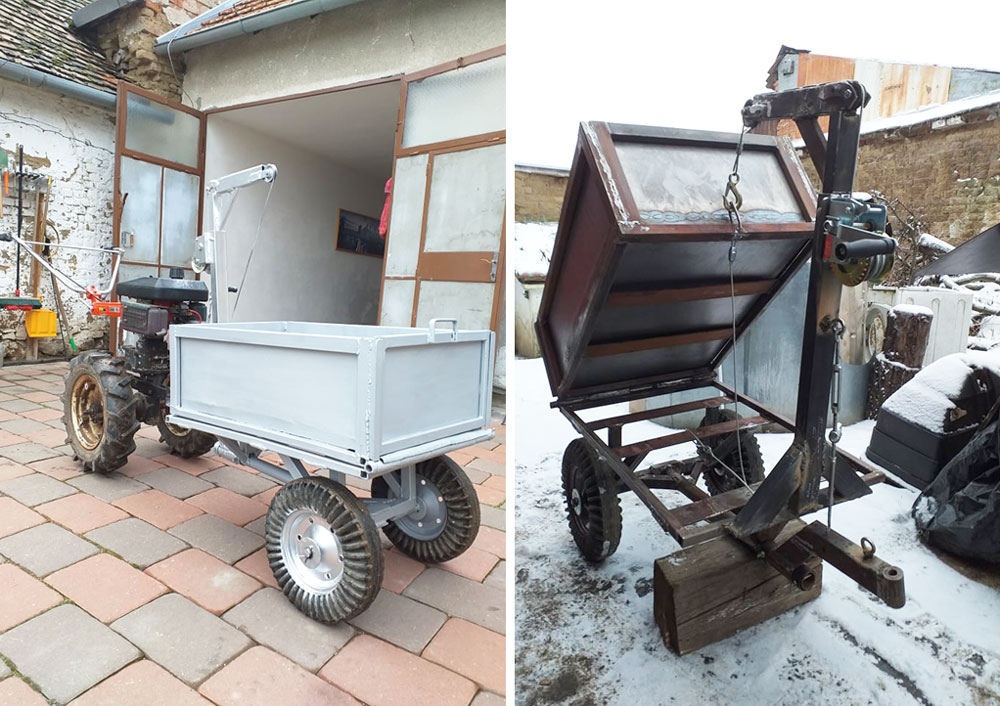

kutilský projekt mechanicky sklápěcí vozík před malotraktor Terra-Vari
Zdroj: Jiří Krčál

„Vozík je vyrobený z jeklů, kulatin, pásovin a plechu, tedy je celokovový. Podrobné rozměry k vozíku nejsou, protože jej celý vyráběl tzv. z hlavy. Výrobu začal svařením nosných trojnožek pro dvoukolý podvozek ze svařených jeklů, který poté přivařil na podvozkový rám vyztužený několika silnými pásovinami.

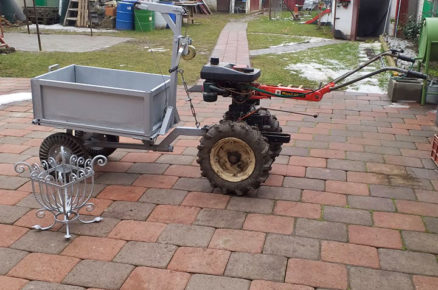

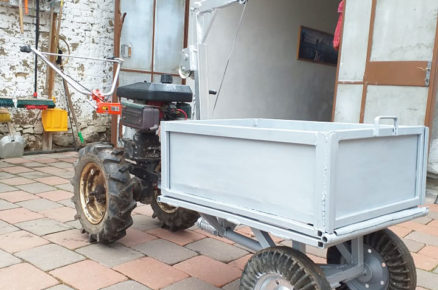

Mechanicky sklápěcí vozík před malotraktor Terra-Vari
Zdroj: Jiří Krčál

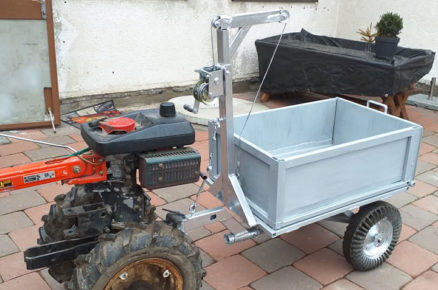

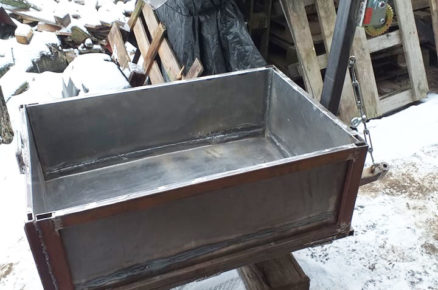

Následně zhotovil nastavitelnou „šibenici“ s vrátkem a přivařil ji zepředu k již zmiňovanému rámu. K podvozku poté přivařil předem připravenou upravenou oji ze standardního přívěsného vozíku. Zbývalo už jen vyrobit rám korby, oplechovat dno a boky včetně výsuvného víka s madlem a celou ji nasadit na připravený podvozkový rám.

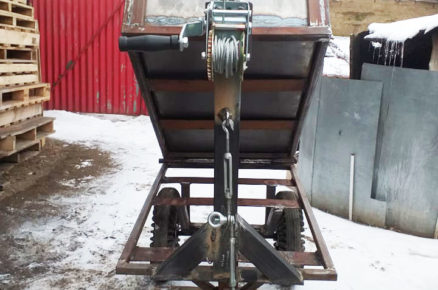

Celý vozík nakonec přelakoval stříbrnou barvou. Nastavitelná „šibenice“ má dvě funkce:

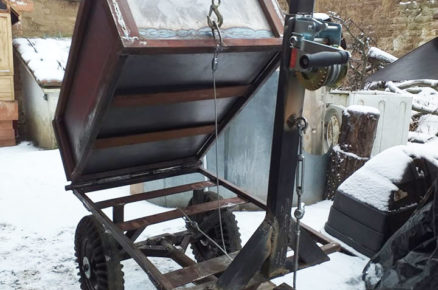

  1. v zasunuté poloze slouží k zvedání korby,
  2. v té vysunuté pak slouží k přitahování těžkých břemen na korbu vozíku.“
