Postup montáže akustického podhledu Rigips přímo montovaného na strop

Postup montáže akustického podhledu Rigips přímo montovaného na strop

17. 03. 2020

Odborníci radí, jak namontovat akustický podhled.

Co všechno potřebujeme?

Příslušenství

  • přímé závěsy nebo stavěcí třmeny
  • šrouby TUN 25 mm pro desky a LB 3,5×9,5 mm pro spoj závěsy-profily
  • plastové natloukací hmoždinky a ocelové stropní hřeby DN6 (do betonu)
  • pěnové napojovací těsnění
  • minerální izolaci (např.: Isover Piano)

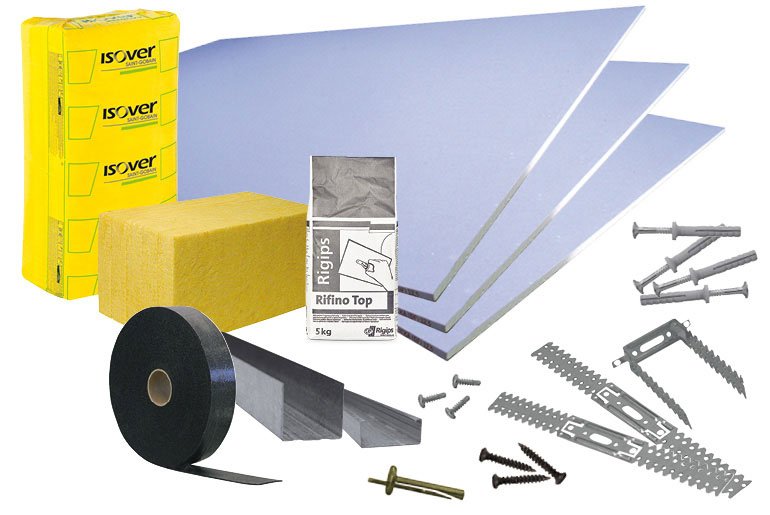

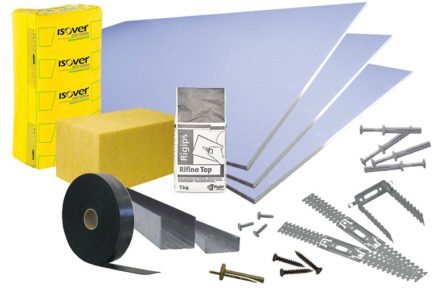

Pomůcky pro montování akustického podhledu Rigips.

Přímo montovaný podhled na strop je podhled, u kterého jsou montážní R-CD profily připevňovány k nosnému stropu přímými závěsy. Přímo montovaný podhled je zavěšený na závěsech a R-CD profilech do nosné stropní konstrukce.

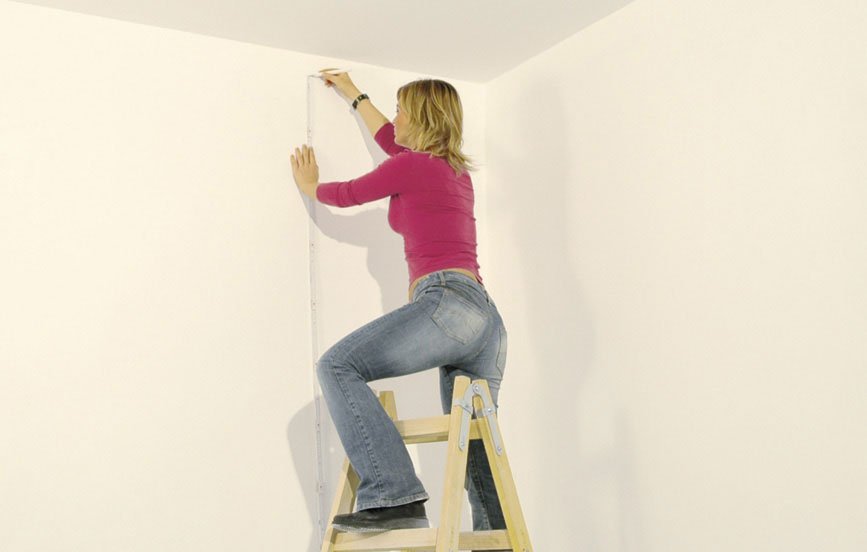

1. Na stěně si vytyčíme polohu podhledu. Jelikož vytyčujeme úroveň konstrukce, je nutné zohlednit i tloušťku opláštění.

Montáž akustického podhledu: vytýčení polohy.

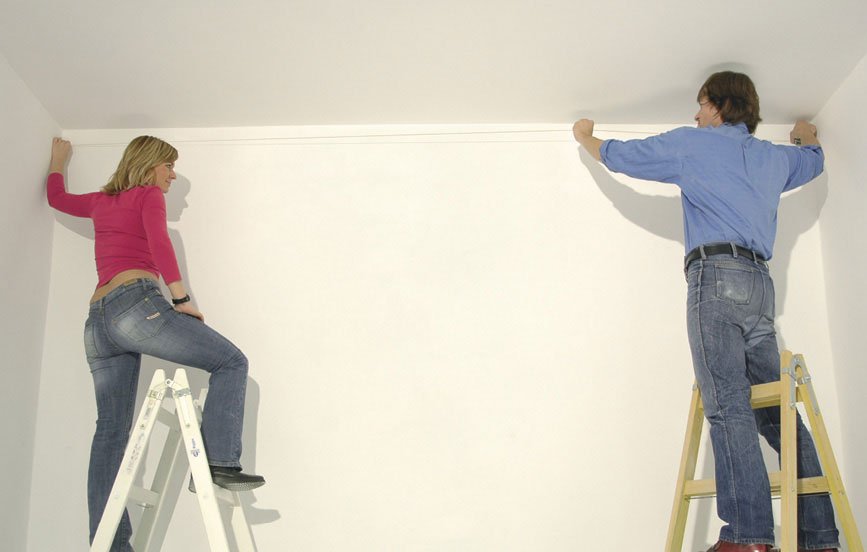

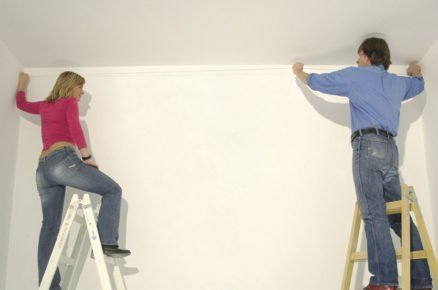

2. „Brnkací šňůrou“ nebo např. pomocí profilu vyznačíme obrysovou čáru podhledu.

Montáž akustického podhledu: vyznačení obrysové čáry.

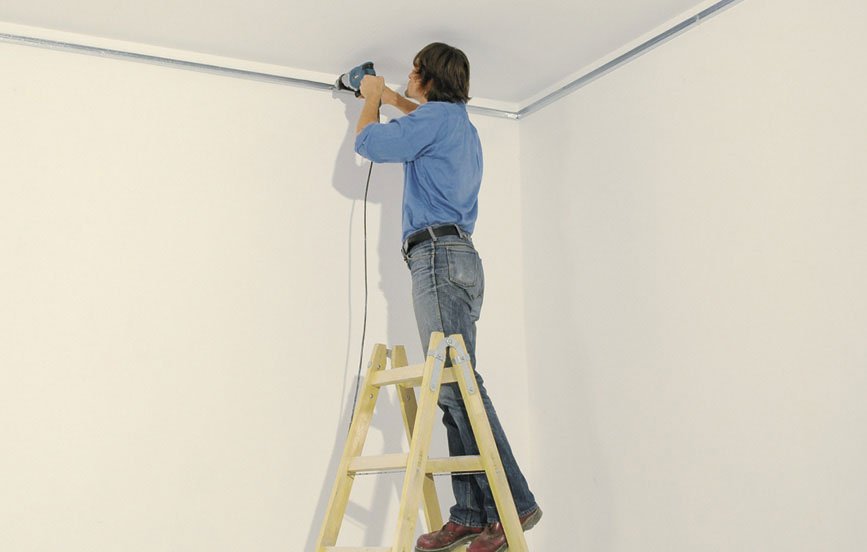

3. Po obvodu místnosti připevníme R-UD profily pomocí natloukacích hmoždinek, popř. jinými vhodnými kotvícími prostředky, dle druhu obvodových stěn. R-UD profily před osazením opatříme samolepicím napojovacím těsněním Rigips. Vzdálenost prvního připojení od rohu místnosti je maximálně 200 mm, každé další v rozteči max. 800 mm.

Montáž akustického podhledu: připevnění R-UD profilů.

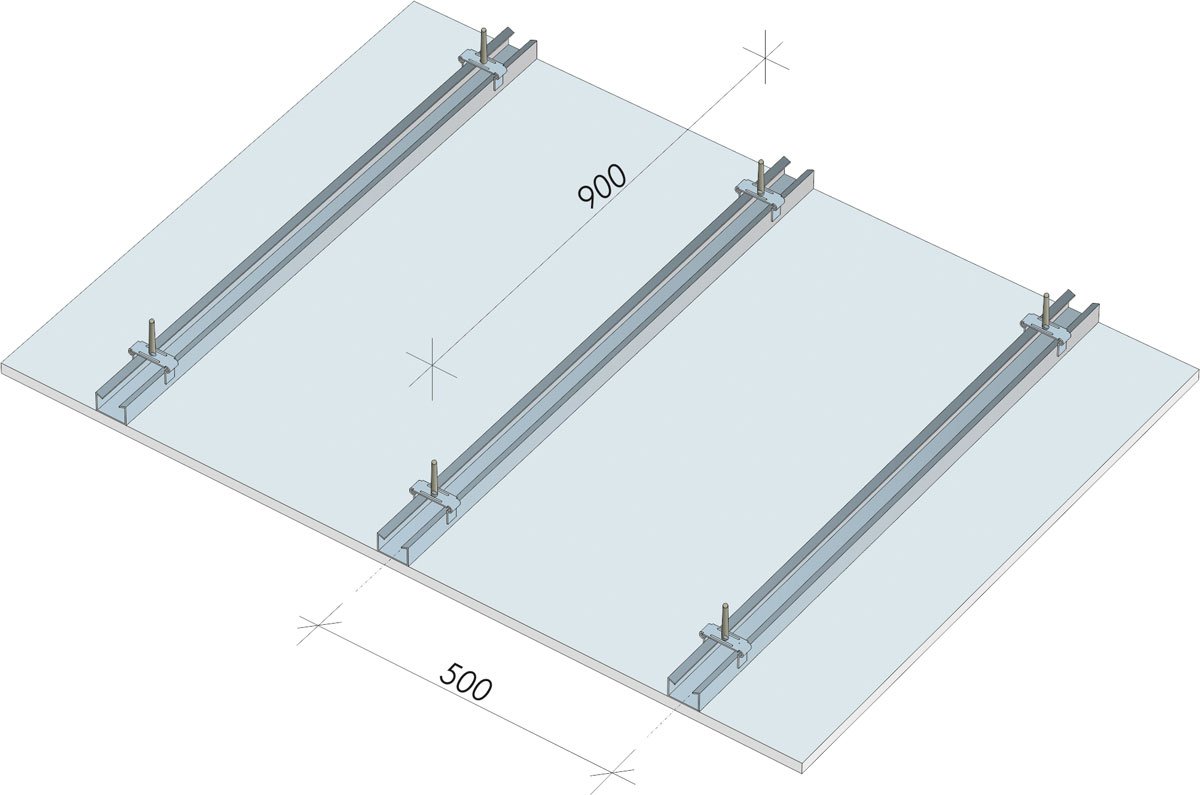

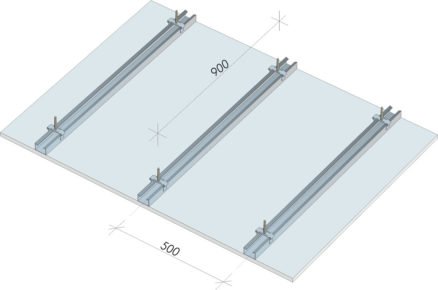

4. Přímé závěsy rozmístíme tak, aby jejich rozteč ve směru montážních R-CD profilů byla max. 1200 mm a rozteč v kolmém směru na montážní profily byla max. 500 mm. Montážní R-CD profily tak od sebe budou vzdáleny max. 500 mm. Vzdálenost krajního R-CD profilu od stěny je 500 mm a vzdálenost krajního závěsu od stěny v opačném (kolmém) směru je max. 1200 mm. Tím vznikne „síť“ závěsů 0,5 x 1,2 m.

Montáž akustického podhledu: přímě závěsy.

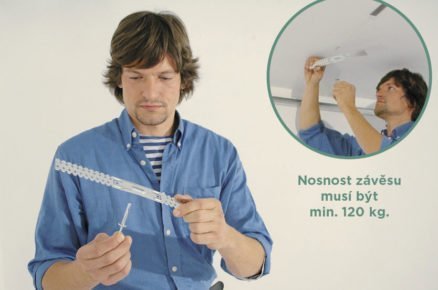

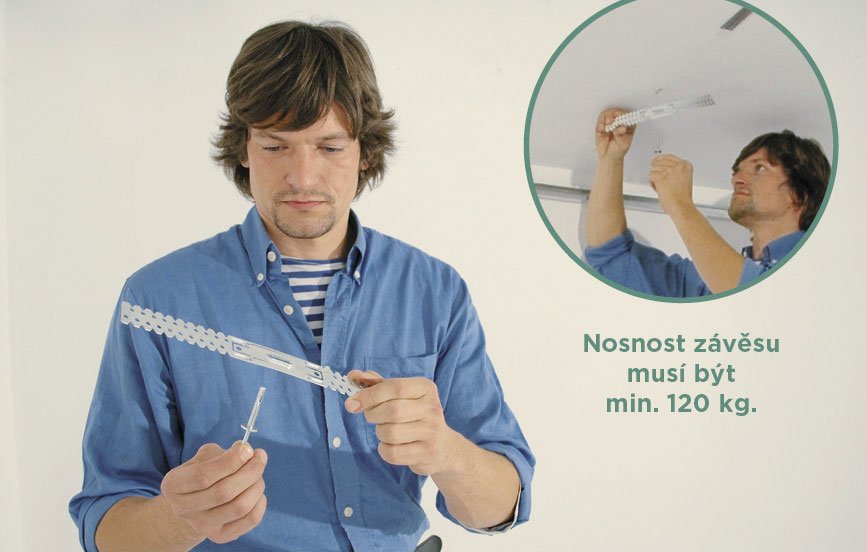

5. Přímý závěs k nosnému stropu připevníme buď jedním ocelovým hřebem DN6 do betonového stropu, nebo dvěma vruty s plochou hlavou typu FN do dřevěných nosných prvků stropu. Pro nosné kotvení podhledů k nosnému stropu není dovoleno používat plastové natloukací hmoždinky. V případě jiných stropů je třeba zajistit kotvení závěsů jinými vhodnými upevňovacími prostředky. Při vyšších nárocích na zvukovou izolaci podhledu podlepíme přímé závěsy pěnovým napojovacím těsněním.

Montáž akustického podhledu: připevnění přímého závěsu k nosnému stropu.

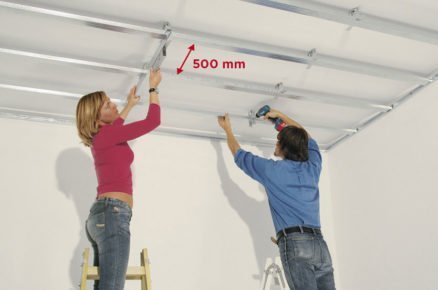

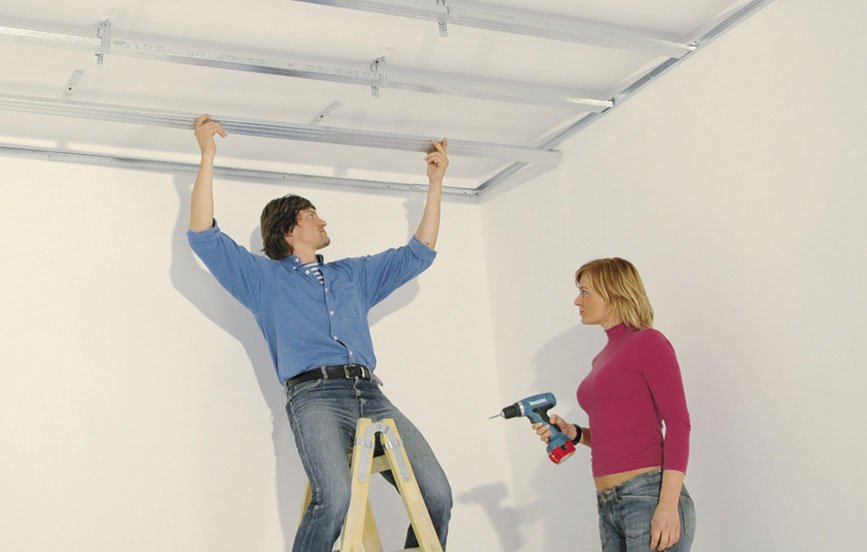

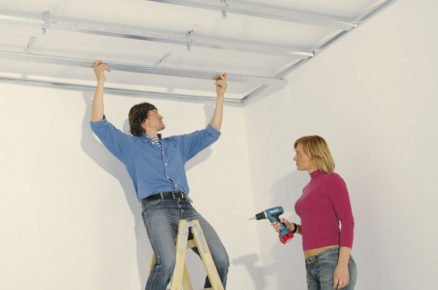

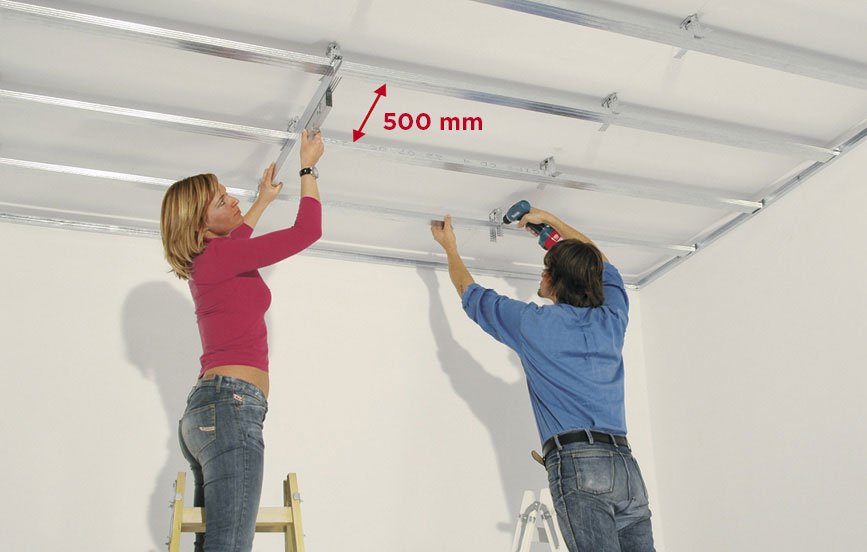

6. R-CD profily nasuneme do R-UD profilů a přišroubujeme je k přímým závěsům pomocí dvojice samovrtných šroubů do plechu typu LB 3,5 x 9,5. R-CD profily můžeme nastavit pomocí spojovacích kusů pro R-CD profily. Sousední napojení R-CD profilů vystřídáme minimální o šířku desky (min. 1 200 mm).

Montáž akustického podhledu: nasunutí R-CD profilů.

7. Do dutiny konstrukce doporučujeme použít minerální izolaci Isover v minimální tloušťce 40 mm (např. Isover Piano).

Montáž akustického podhledu: minerální izolace.

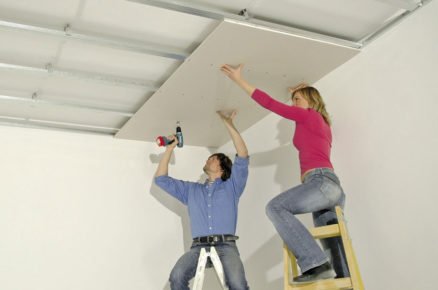

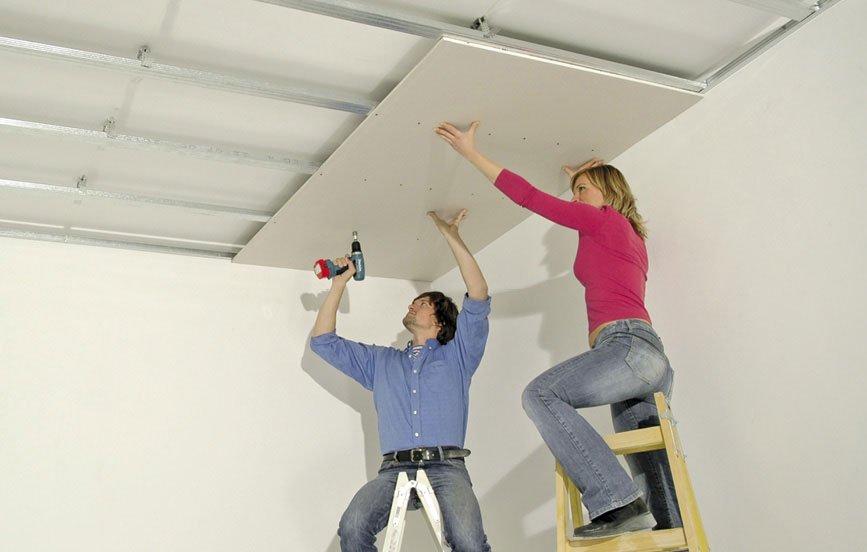

8. Připevníme modré sádrokartonové desky Rigips 12,5 mm se speciální technologií Activ‘Air®. Tato patentovaná technologie dokáže snížit během několika dní koncentraci formaldehydu v místnostech až o 70 % a to po dobu delší než 50 let.

Desky připevňujeme k R-CD a R-UD profilům samořeznými šrouby typu TUN po 170 mm.

Desky orientujeme vždy délkou kolmo k R-CD profilům. Styk příčných hran musí být umístěn na montážním R-CD profilu. Příčné spáry sousedních desek musíme vystřídat minimálně o jeden R-CD profil, aby tak nedocházelo k vytváření křížových spár.

Montáž akustického podhledu: připevnění sádrokartonových desek.

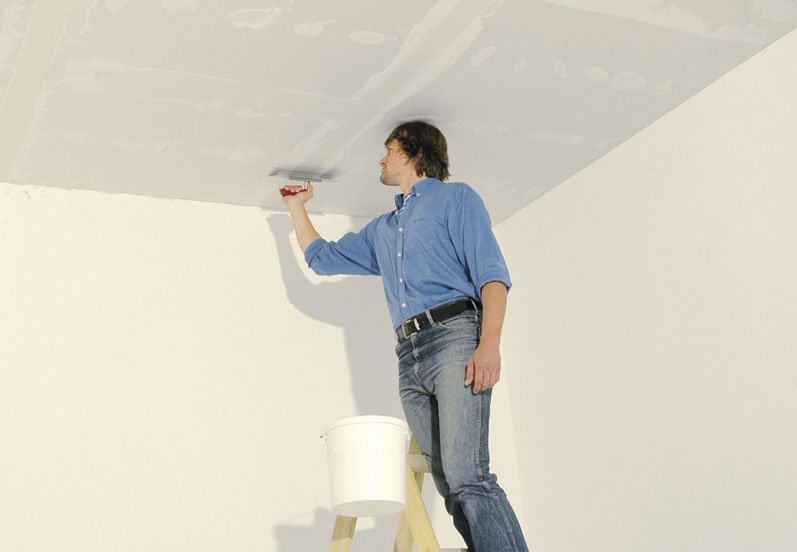

9. Hlavy šroubů a spáry mezi sádrokartonovými deskami zatmelíme.

Montáž akustického podhledu: tmelení šroubů.

Poznámka:

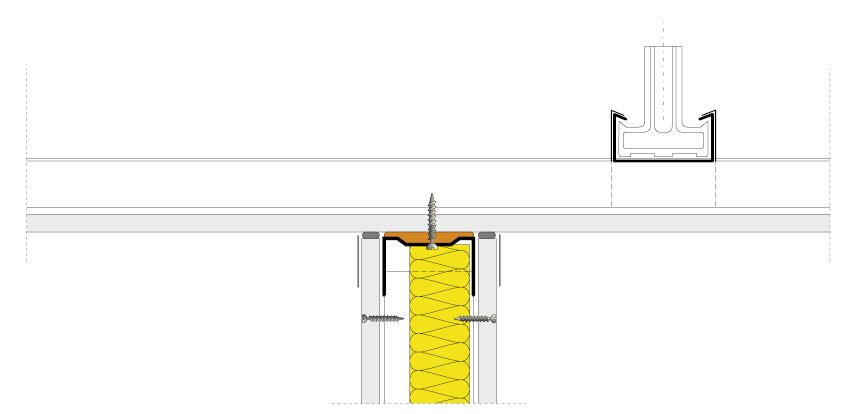

V případě, kdy napojujeme sádrokartonovou příčku k sádrokartonovému podhledu, můžeme provést napojení příčky tak, jak je zobrazeno na schématu. Horní příčkový R-UW profil kotvíme přes opláštění šrouby typu TUN do montážních R-CD profilů. R-UW profil podlepíme pěnovým těsněním. Alternativně je možné příčku ukotvit do nosného stropu a podhled ukončit ve styku s příčkou.

Schéma napojení sádrokartonové příčky k podhledu.

Více se dozvíte na www.rigips.cz

Zdroj: PR článek divize Rigips
