Projekt fóliovníku pro ostřílené kutily. Pod touto kupolí budete sklízet úrodu po celý rok!

Jak postavit neobyčejný fóliovník. Funkční a estetické řešení k prodloužení pěstitelské sezóny.

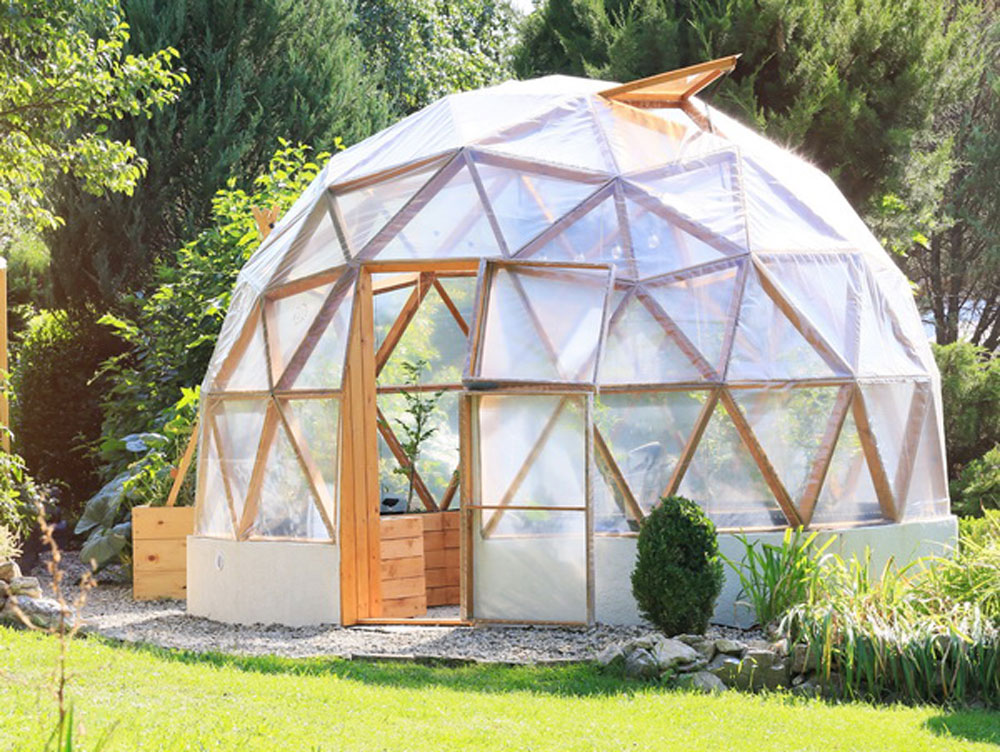

Fóliovník ve tvaru kupoly
Zdroj: Jana Ardanová

A proč právě tento design fóliovníku? Nejde jen o atraktivní futuristickou architekturu, ale především o charakteristiku a vlastnosti této stavby. Je přece dávno známo, že nejvíc slunečních paprsků prochází plochou fólie nebo skla v kolmém směru.

Stavba ve tvaru polokoule, vyskládaná z několika trojúhelníků se sešikmenými stěnami, je pro tento účel absolutně efektivní. Čím více ploch kolmých na sluneční paprsky během dne má, tím lépe.

Další výhodou této stavby je její velmi stabilní struktura. Díky rovnoměrnému rozložení hmotnosti je kupole schopna vydržet velké zatížení, například silný nárazový vítr. Stejně důležitou dobrou vlastností stavby je i to, že zaoblení kupole usnadňuje cirkulaci vzduchu uvnitř a vytváří ideální podmínky pro udržení mikroklimatu.

Jako nevýhodu můžeme zmínit, že jde o náročný projekt, kterému předcházejí složité matematické výpočty. Navzdory tomu vám ho usnadníme naším podrobným návodem.

Nejprve si musíte určit průměr, do kterého se potřebujete vejít, a od něj se odvíjejí všechny další rozměry. Univerzální schéma pro všechny rozměry neexistuje.

Po správném výpočtu všech rozměrů a úhlů vás čeká hodně broušení (chcete-li ušetřit a koupíte neohoblovaná prkna), hodně natírání a šroubování. Zabrat dají i stavební práce. Na tento projekt si musíte vyhradit několik týdnů, ba až měsíců. Odměnou vám bude zdravá úroda, kterou v kupoli dopěstujete.

  • Na stavbu kupole doporučujeme použít silnější prkna (než jsme použili my) a místo agrofólie například průhledný polykarbonát.
  • Kupoli plánujeme v budoucnosti vybavit topením z doma vyrobených solárních panelů.
  • Tento projekt vznikl v období první vlny pandemie covid-19 na jaře 2020 jako reakce na nestabilní situaci a touhu být potravinově co nejvíce soběstačný.
vnitřek fóliovníku
1 Když do kupole umístíte dvě židle a malý stolek, můžete si v ní i posedět, vypít kávu nebo číst knihu.
2 Kupoli můžete doplnit solárním osvětlením a po jejím vnitřním obvodu natáhnout lanko, ke kterému budete uvazovat například rajčata nebo okurky. | Zdroj: Jana Ardanová

Materiál

  • neohoblovaná smrková prkna s rozměry 70 × 15 × 3 000 mm, případně mohou být i tlustší, bylo by to lepší (35 ks)
  • prkna na rám kolem dveří s rozměry
    128 × 18 × 4 000 mm (3 ks)
  • fošny na vyvýšený záhon s rozměry
    50 × 95 × 2 000 mm (23 ks)
  • olejová lazura na dřevo
  • šrouby do dřeva
  • betonové tvárnice na základy, beton
  • stavební lepidlo
  • armovací síťka
  • roxorové tyče
  • flexibilní hadice s průměrem 100 mm (na průduchy pro větrání nebo topení)
  • agrofólie
  • zatloukací šrouby
  • omítka
  • kovové úhelníky (na vyvýšené záhony)
  • montážní pěna
  • nopová fólie

Nářadí

  • excentrická bruska
  • pravítko na měření úhlů
  • kotoučová pila
  • široký plochý štětec
  • akumulátorový šroubovák
  • truhlářské svěrky
  • lopata, rýč, kolečko
  • úhlová bruska
  • vrtačka, míchadlo na beton a lepidlo
  • zednický kbelík a naběračka
  • sponkovačka
  • zalamovací nůž
  • kladivo a zednické hladítko

Nákres



Schéma k postavení fóliovníku ve tvaru kupole
Schéma č. 1 | Zdroj: Jana Ardanová
  • Trojúhelník 1: 40 ks, 809 mm (strana C) × 809 mm (strana B) × 846 mm (strana A)
  • Trojúhelník 2: 35 ks, 809 mm (strana D) × 809 mm (strana E) × 734 mm (strana F)
  • Trojúhelník 3: 30 ks, 734 mm (strana G) × 634 mm (strana I) × 634 mm (strana H)
Schéma k postavení fóliovníku ve tvaru kupole
Schéma č. 2 | Zdroj: Jana Ardanová

Sestavy trojúhelníků

Schéma k postavení fóliovníku ve tvaru kupole
Schéma č. 3 | Zdroj: Jana Ardanová
Schéma k postavení fóliovníku ve tvaru kupole
Schéma č. 4 Na vytvoření plánu jsme použili dostupnou aplikaci na stránce: https://acidome.ru/lab/calc.Sestavy trojúhelníků doporučujeme zvolit libovolně podle plánu a nákresu zadaných rozměrů na stránce. | Zdroj: Jana Ardanová
Schéma k postavení fóliovníku ve tvaru kupole
Schéma č. 5 | Zdroj: Jana Ardanová

První řada kupole

  • 7 sestav ve tvaru lichoběžníků složených z trojúhelníků č. 1, 1 a 2 (*zbude volný samostatně trojúhelník 2)

Druhá řada kupole

  • 5 pětiúhelníkových sestav složených z 5 trojúhelníků č. 3
  • 5 lichoběžníkových sestav složených z trojúhelníků č. 2, 1 a 2

Třetí řada kupole

  • lichoběžníkové sestavy složené ze tří trojúhelníků č. 1, 2, 3; 3, 2, 1; 2, 3, 3; 2, 1, 2; 3, 3, 2

Čtvrtá řada

  • 5 lichoběžníkových sestav složených z trojúhelníků č. 1, 2 a 1

Vrchní řada kupole

  • 1 pětiúhelníková sestava složená z pěti trojúhelníků č. 3
  • Otvor na dveře do kupole: 660 × 1 710 mm

Dveře do kupole

  • vrchní díl dveří: 668 × 660 mm
  • spodní díl dveří: 668 × 1 115 mm
trojúhelníky ze dřeva
Celkem vytvoříte 105 kusů trojúhelníků. | Zdroj: Jana Ardanová

Postavení kupole

1 Ošetření dřeva. Všechna prkna vybruste dohladka a natřete impregnací proti dřevokaznému hmyzu.

Ošetření dřeva
Zdroj: Jana Ardanová

2 Úhly. Na prkna narýsujte potřebné šikmé úhly, které najdete na schématu č. 1. Na okružní pile nastavte potřebný řezný úhel a prkna nařežte na potřebné rozměry (A – I).

rýsování uhlů na prkna
Zdroj: Jana Ardanová

3 Trojúhelníky. Prkna natřete olejovou lazurou (dvě vrstvy). Po uschnutí prkna spojujte šrouby po třech kusech do tvaru trojúhelníka. Podle schématu č. 2 jsou tři druhy trojúhelníků.

šroubování prken
Zdroj: Jana Ardanová

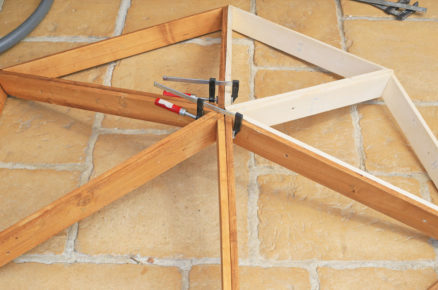

4 Spojování trojúhelníků. Trojúhelníky (č. 3) vždy po šesti kusech spojte do pětiúhelníkové sestavy podle schématu č. 3. Vyzkoušejte, zda všechny díly k sobě správně přilnou.

spájení trojúhelníků pro foliovník
Zdroj: Jana Ardanová

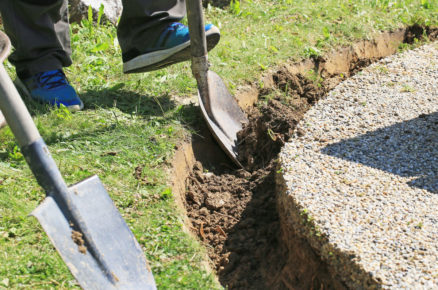

5 Základy. Na místě pro fóliovník vyměřte kruh s průměrem 4 m a vykopejte základy pro stavbu kupole.

kopání základů pro fóliovník
Zdroj: Jana Ardanová

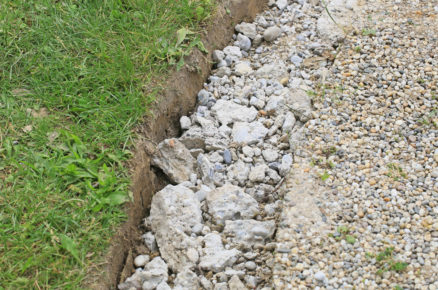

6 Výplň základů. Do brázdy nasypejte drobné kamenivo přibližně do výšky tří čtvrtin hloubky celé brázdy.

vyplnění základů kamenivem
Zdroj: Jana Ardanová

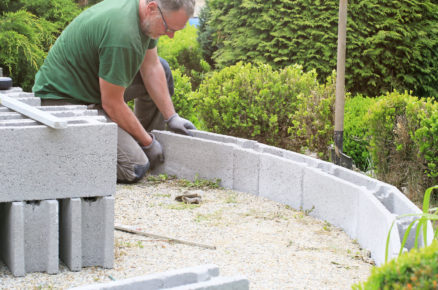

7 První řada tvárnic. Po celém obvodu brázdy postupně na kamenivo ukládejte betonové tvárnice těsně vedle sebe.

ukládání betonových tvárnic
Zdroj: Jana Ardanová

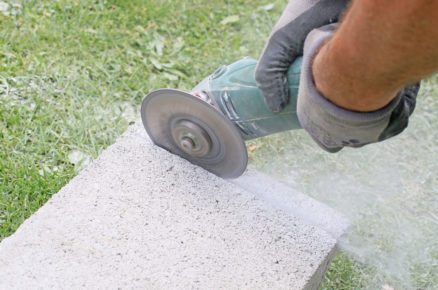

8 Úprava tvárnic. Některé bude třeba zřezat tak, aby vám vycházel pravidelný oblouk základů. Použijte k tomu úhlovou brusku.

Řezání tvárnic
Zdroj: Jana Ardanová

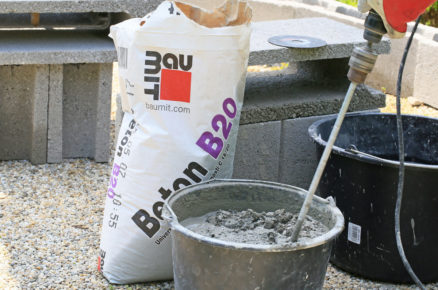

9 Míchání betonu. V kbelíku si rozdělejte beton podle návodu na pytli. Pro snazší míchání si vezměte elektrické míchadlo.

rozdělání betonu
Zdroj: Jana Ardanová

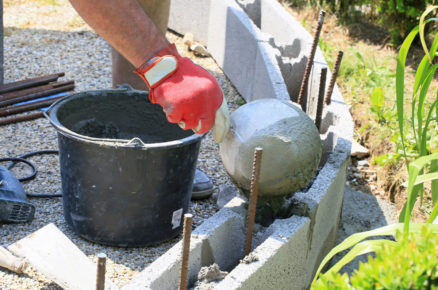

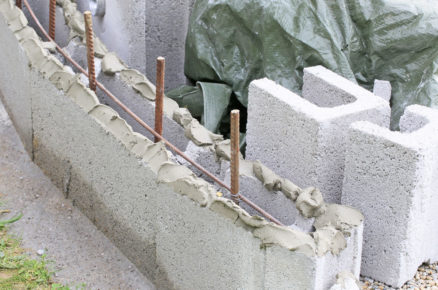

10 Betonování. Zednickou naběračkou postupně nalijte beton do tvárnic. Vnitřek tvárnic vyztužte roxorovými tyčemi po obvodu i na výšku.

lití betonu do tvárnic
Zdroj: Jana Ardanová

11 Druhá řada tvárnic. Potom na tvárnice naneste stavební lepidlo a přilepte na ně druhou řadu tvárnic.

lepení tvárnic
Zdroj: Jana Ardanová

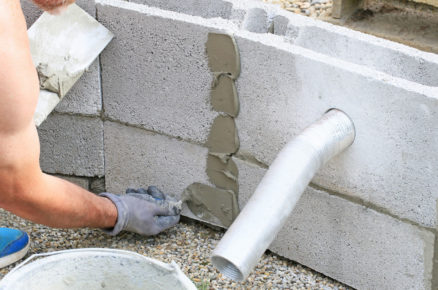

12 Průduchy. Do některých tvárnic vyřežte otvory a provlečte jimi průduchy na větrání z flexibilní hadice s ∅ 100 mm (stačí 3 ks).

výroba průduchů
Zdroj: Jana Ardanová

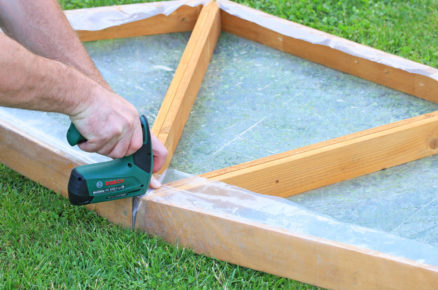

13 Spodní sestava. Pomocí šroubů spojte po tři trojúhelníky (č. 1, 1, 2) určené na spodní řadu kupole a sponkovačkou na ně upevněte agrofólii.

spájení trojúhelníků a spinkování agrofólie pro fóliovník ve tvaru kupole
Zdroj: Jana Ardanová

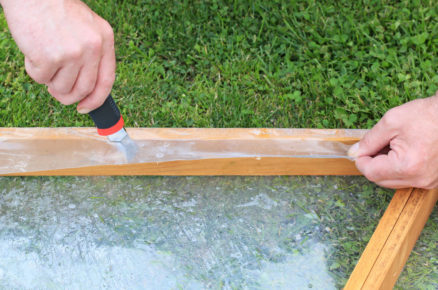

14 Úprava fólie. Přesahující fólii z trojúhelníků vždy zřežte pomocí odlamovacího nože.

řezání přesahující fólie
Zdroj: Jana Ardanová

15 Stavění konstrukce. Takto připravené sestavy trojúhelníků po třech kusech začněte montovat na základy kupole.

montování trojúhelníků na základy budoucího fóliovníku
Zdroj: Jana Ardanová

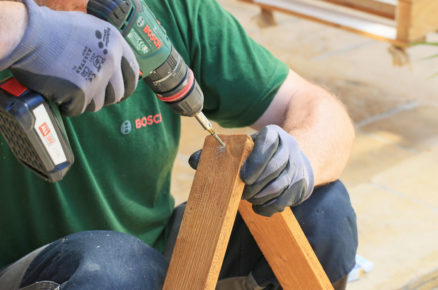

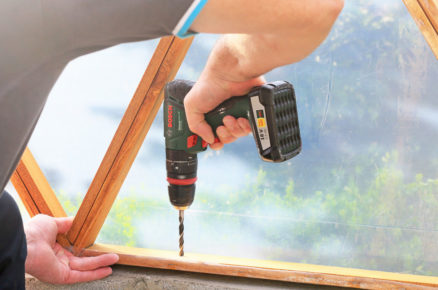

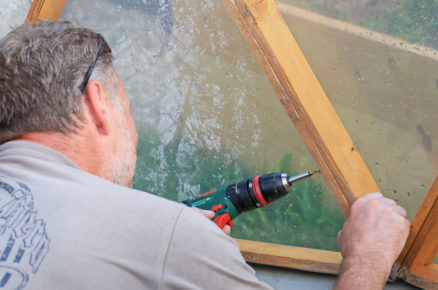

16 Vrtání. Do spodního prkna předvrtejte nejprve díru a potom do něj zatlučte zatloukací šroub. Vyhnete se tak prasknutí desky.

zatloukání šroubu
Zdroj: Jana Ardanová

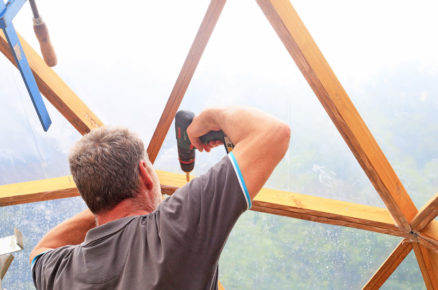

17 Spojování sestav. Jednotlivé sestavy trojúhelníků spojujte navzájem pomocí šroubů. Použijte při tom truhlářské svěrky.

spojování konstrukce fóliovníku
Zdroj: Jana Ardanová

18 Druhá řada sestav. Na spodní řadu trojúhelníkových sestav montujte druhou řadu. Postupujte podle schématu č. 4.

spojování konstrukce fóliovníku
Zdroj: Jana Ardanová

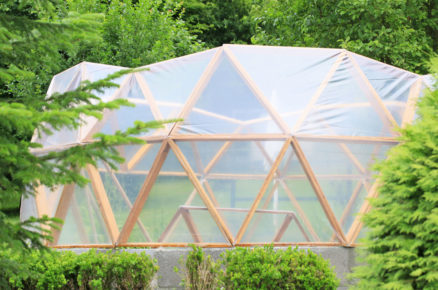

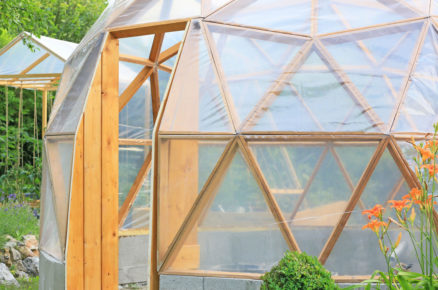

19 Kontrola konstrukce. Po dokončení druhé řady bude kupole vypadat zvenčí jako na obrázku. Postupně montujte další řady

fóliovník ve tvaru kupole
Zdroj: Jana Ardanová

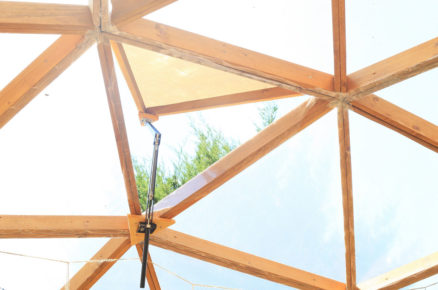

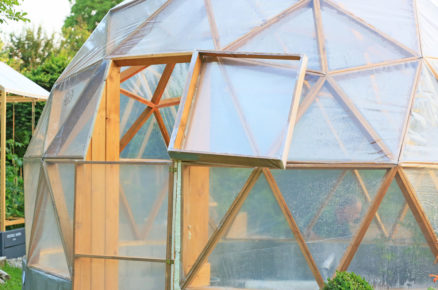

20 Otvory na okna. Na nejvyšším místě nechejte otvory pro dvě okna. Ta vyrobíte dodatečně.

okna ve fóliovníku
Zdroj: Jana Ardanová

21 Otvor pro dveře Na nevětrné straně ponechejte otvor pro dveře s rozměry 660 × 1 710 mm. Rám dveří vyrobíte z prken, která vám zbyla.

vchod do fóliovníku
Zdroj: Jana Ardanová

22 Dveře do kupole. Potom vyrobte z prken dveře, které budou mít dva díly a uchyťte je závěsy na rám dveří.

fóliovník ve tvaru kupole
Rozměry vrchního dílu dveří jsou 668 × 660 mm a spodního dílu jsou 668 × 1 115 mm. | Zdroj: Jana Ardanová

23 Podklad podstavy. Na betonové tvárnice přiložte armovací síťku a zatřete ji stavebním lepidlem.

zatírání tvárnic stavebním lepidlem
Zdroj: Jana Ardanová

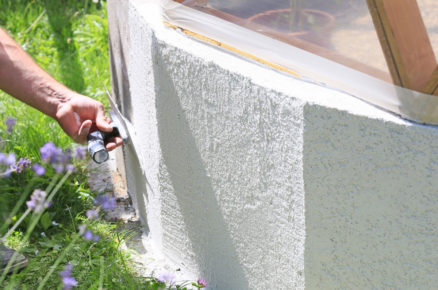

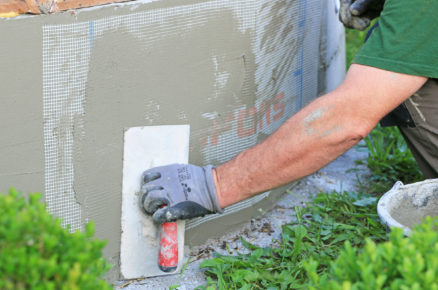

24 Omítka na podstavu. Po několika dnech naneste na takto připravenou podstavu i omítku.

nanášení omítky na podstavu fóliovníku
Zdroj: Jana Ardanová

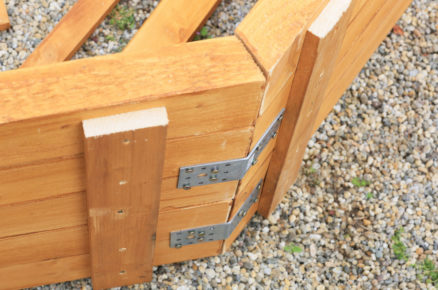

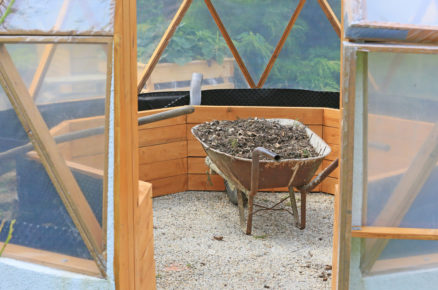

25 Vyvýšený záhon. Uvnitř kupole vyrobte ze silnějších fošen záhon ve tvaru osmiúhelníku s přístupem od dveří doprostřed po obvodu.

výroba záhonu ve tvaru osmiúhelníku
Těsně u dveří ukládejte kratší fošny (690 mm), potom středně dlouhé fošny (975 mm) a následně ostatní tvořící jakoby kruh, dlouhé 815 mm. | Zdroj: Jana Ardanová

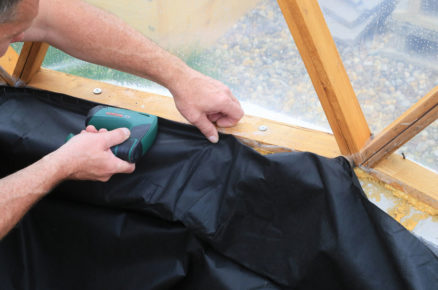

26 Agrofólie. Na spodní prkna kupole upevněte zahradní textilii, abyste překryli schůdek z podstavy.

upevňování zahradní textilie
 Zdroj: Jana Ardanová

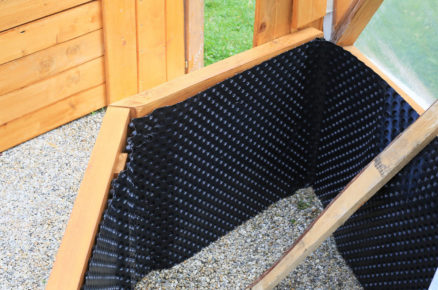

27 Nopová fólie. Na vnitřní stranu záhonu a na podstavu upevněte nopovou fólii, která bude chránit dřevo před vlhkým substrátem.

upevňování nopové fólie
Zdroj: Jana Ardanová

28 Zemina. Do záhonu navozte všechny potřebné vrstvy, od větví až po vyzrálý kompost smíchaný se zeminou v poměru 1 : 1.

budoucí vyvýšený záhon ve fóliovníku
Zdroj: Jana Ardanová
