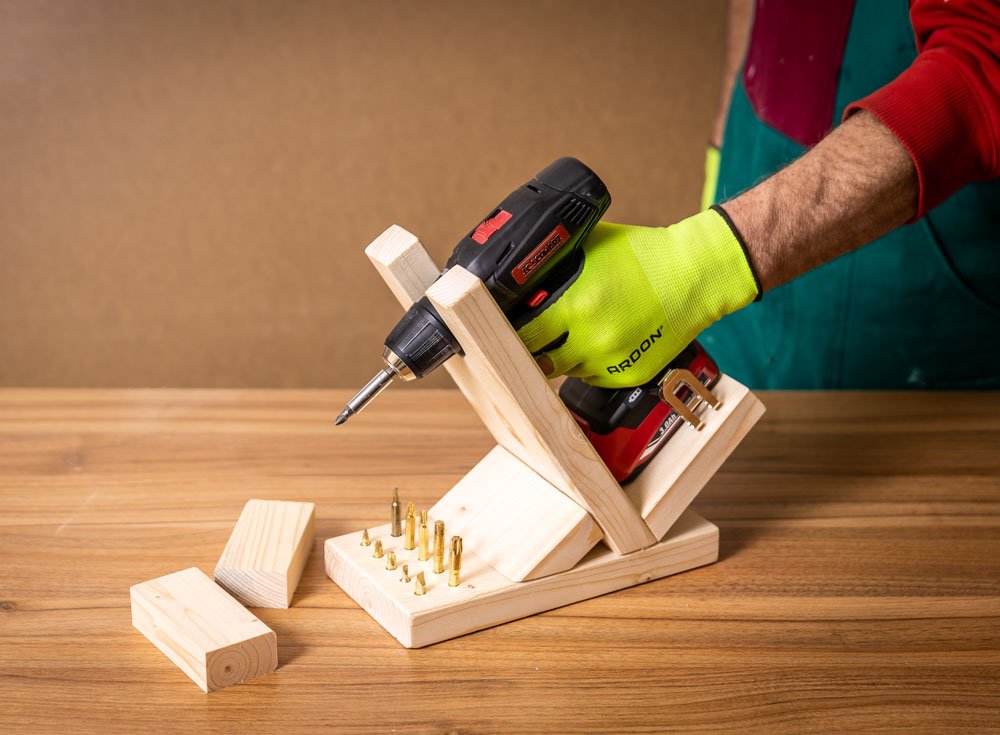

I když je většina akumulátorových šroubováků navržená tak, aby při položení stabilně stály, některé se snadno překlopí. Právě to nás vedlo k tomu, abychom vyrobili tento stojan, v němž bude AKU šroubovák bezpečně stát a nespadne.
Posted on
Materiál
Hoblovaná deska (libovolný materiál se šířkou 120 mm a délkou 700 mm)
Samořezné šrouby do dřeva (2 ks, 5 × 60 mm)
Nářadí
Vrtačka
Vrták č. 4,5 mm
AKU šroubovák
Lepidlo na dřevo
Přímočará nebo ruční pila
Brusný papír č. 120
Bruska
Metr, tužka, úhelník
Návod na výrobu stojanu a schéma

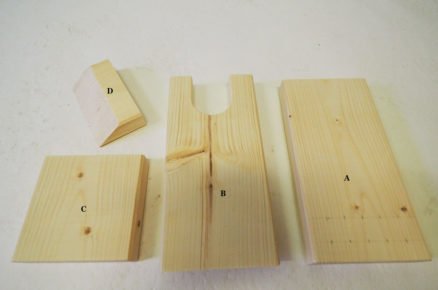

1 NAREŽTE MATERIÁL
Z libovolné desky, která vám zbyla z předcházejícího projektu, si nařežte čtyři potřebné části podle rozměrů u schématu. Všechny části přebruste do hladka.

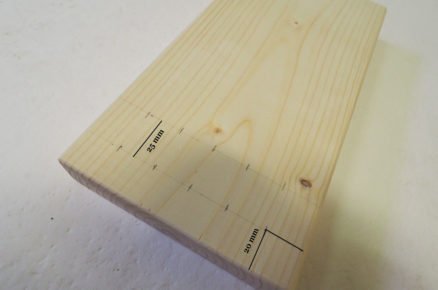

2 OTVORY NA BITY
Na základní desce (A) si tužkou označte místa, do nichž vyvrtáte otvory s průměrem 6 mm na uložení bitů do hloubky 10 mm.

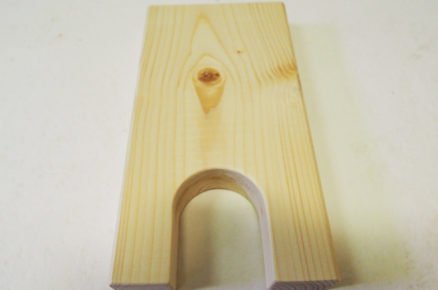

3 VÝŘEZ NA DESCE B
Ze středu kratší hrany zaměřte vzdálenost 45 mm. V tomto bodě udělejte Forstnerovým vrtákem do desky otvor s průměrem 50 mm a od okraje dokončete celý výřez přímočarou pilou.

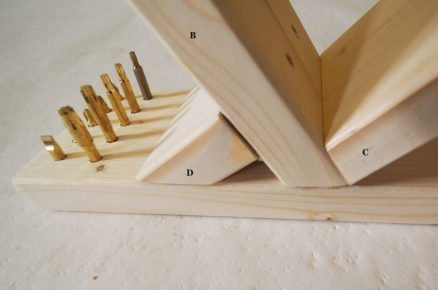

4 LEPENÍ A UPEVNĚNÍ

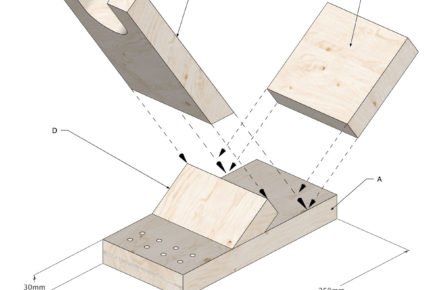

Desky B a D vzájemně slepte podle obrázku. Po uschnutí lepidla je ještě zpevněte dvěma šrouby. K desce B přilepte desku C a následně celou konstrukci přilepte na základovou desku (A).

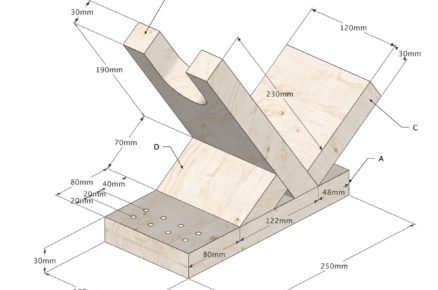

Legenda:
A Základní deska, 30 × 120 × 250 mm
B Opěrná deska s výřezem,
30 × 120 × 230 mm (zřezání jedné hrany pod úhlem 55°)
C Úložná deska, 30 × 120 × 120 mm
D Podpěra, 30 × 120 × 70 mm
(zřezání hrany pod úhlem 35°)
Legenda:
A Základní deska, 30 × 120 × 250 mm
B Opěrná deska s výřezem,
30 × 120 × 230 mm (zřezání jedné hrany pod úhlem 55°)
C Úložná deska, 30 × 120 × 120 mm
D Podpěra, 30 × 120 × 70 mm
(zřezání hrany pod úhlem 35°)
Rozměry stojanu, jakož i úhel spojování desek B a C, je potřebné přizpůsobit vlastním potřebám. AKU šroubováky se totiž v závislosti na typu a výrobci různí.
Text: redakce
Realizace a foto: Marian Drobnica, Miro Pochyba
Schéma: Viktor Mikovčák
Zdroj: časopis Recepty prima nápadů
