Pokud vás zajímá téma výroby nábytku, určitě vám potom není cizí problematika truhlářských spojů. Podívejme se spolu na různé možnosti, od jednoduchých až po složité.
Čepy a drážky:
GALERIE Zobrazit jako galerii (6)
-
1

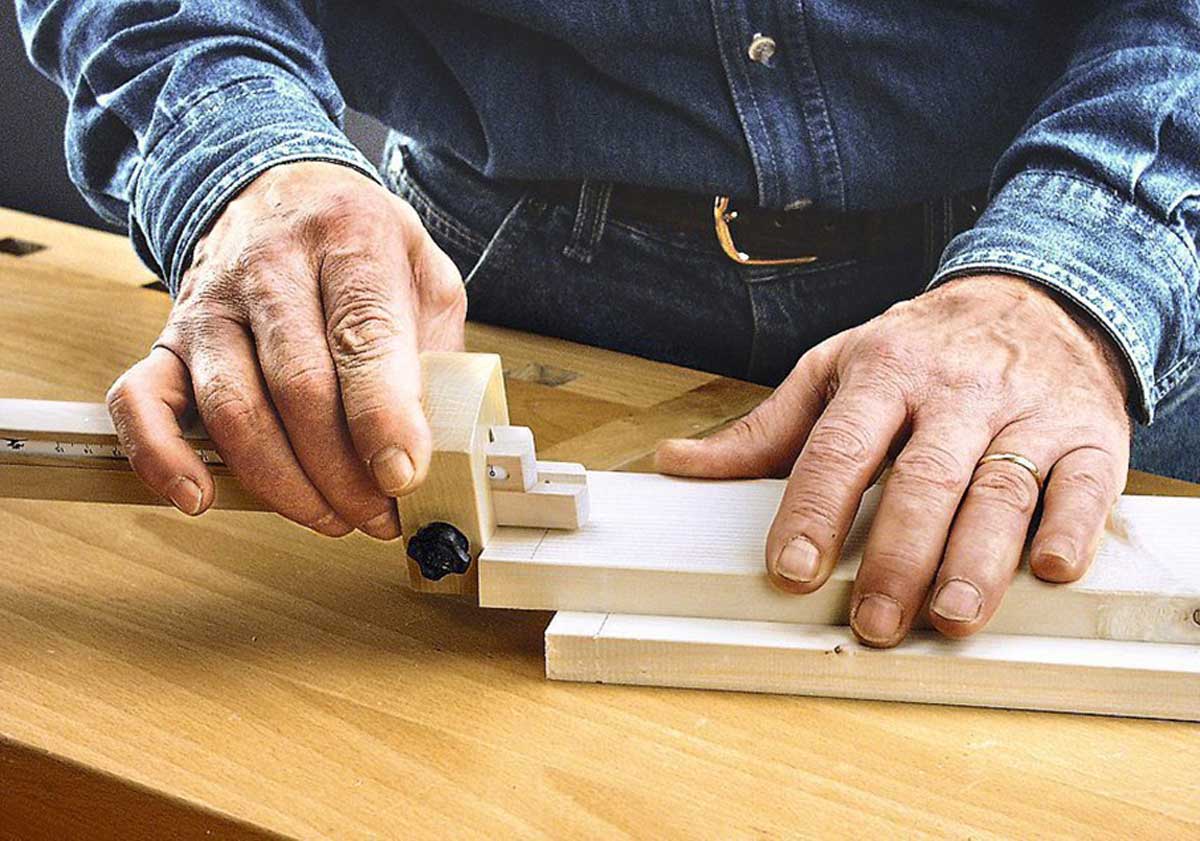

Truhlářským rýsovadlem si vyznačte tloušťku materiálu na části s čepy...Zdroj: Shutterstock
-
2
... a na vyrytých místech (viz praktický tip vlevo) vyznačte čepy...Zdroj: Shutterstock
-
3

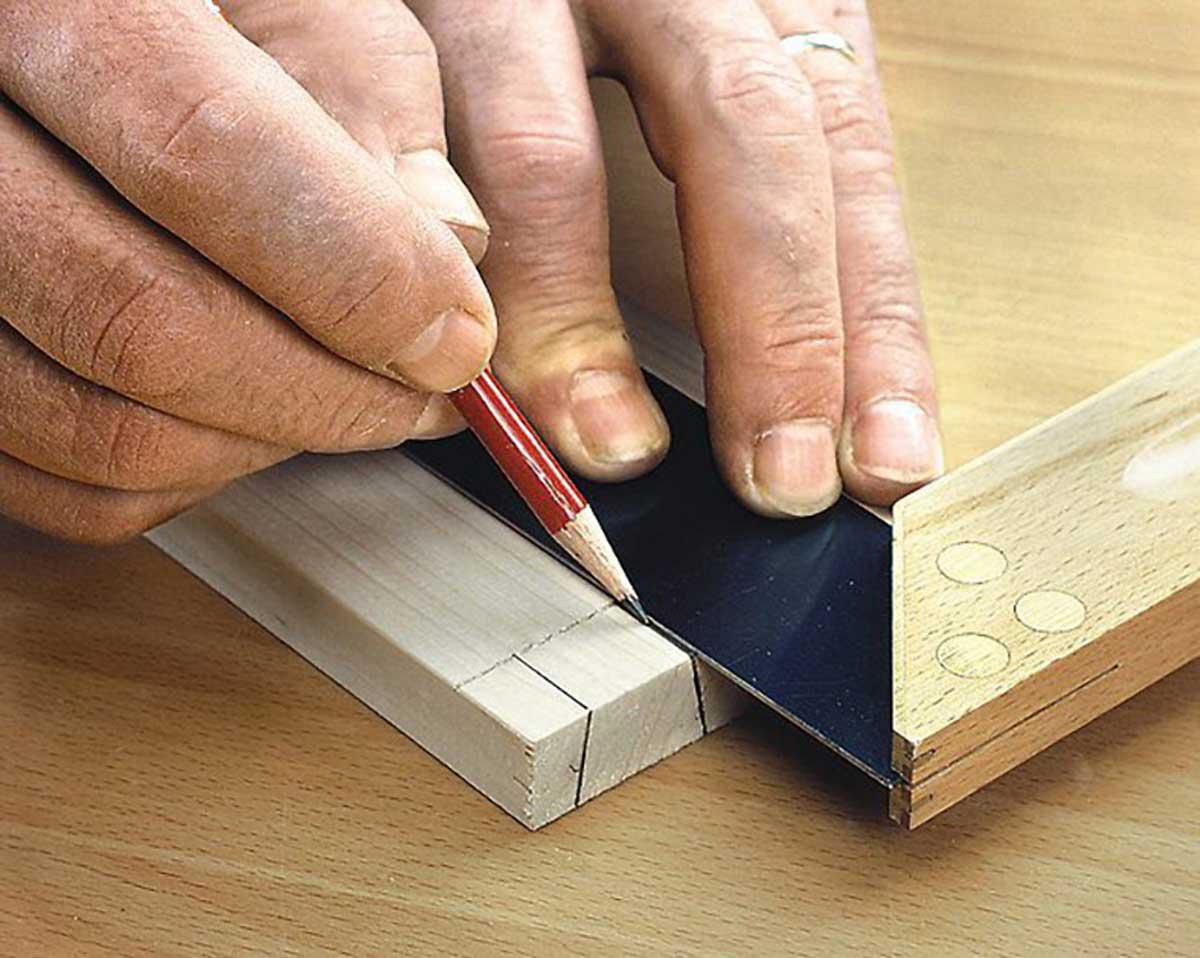

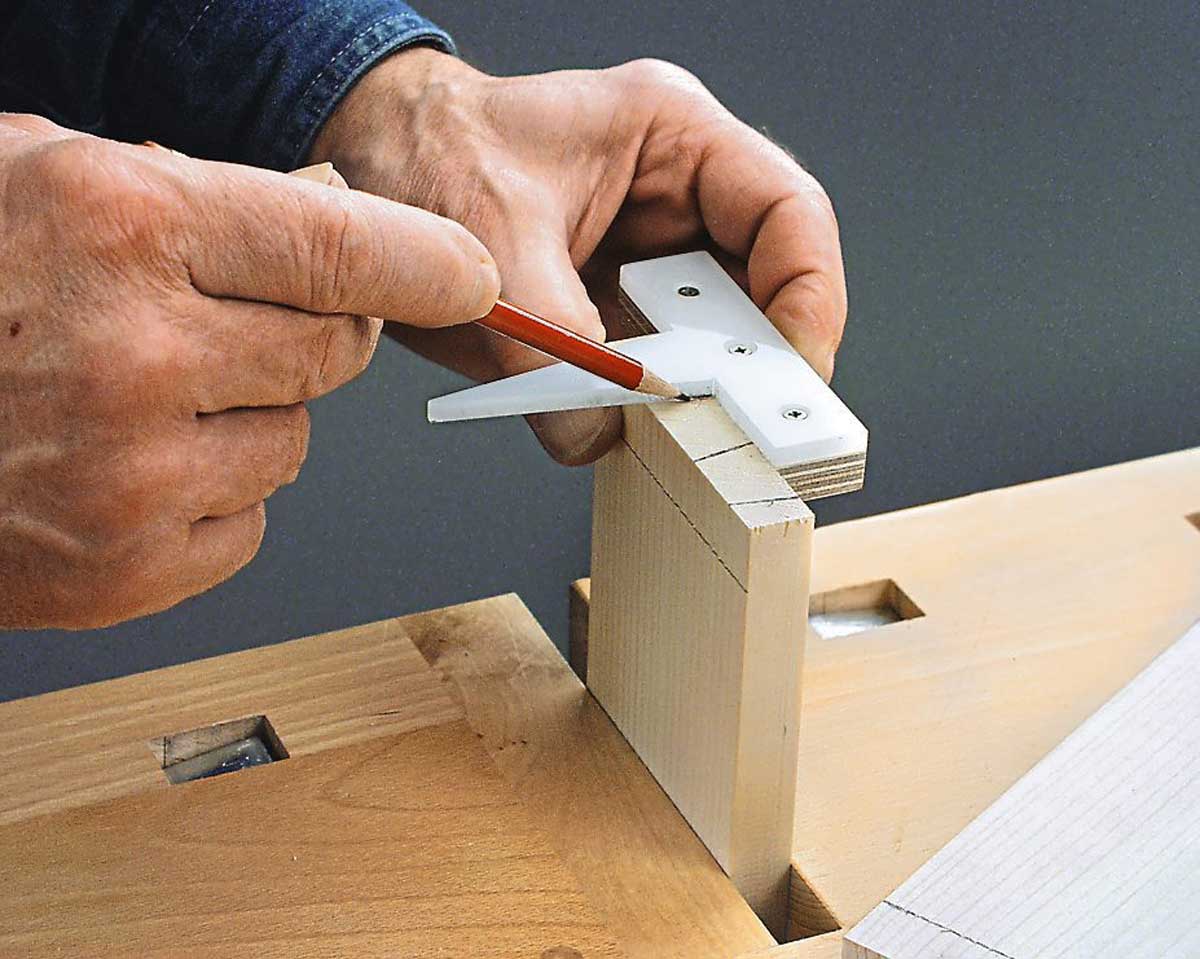

... šablonou na čepování. S pomocí úhelníku táhněte linky až po rysku...Zdroj: Shutterstock
-
4

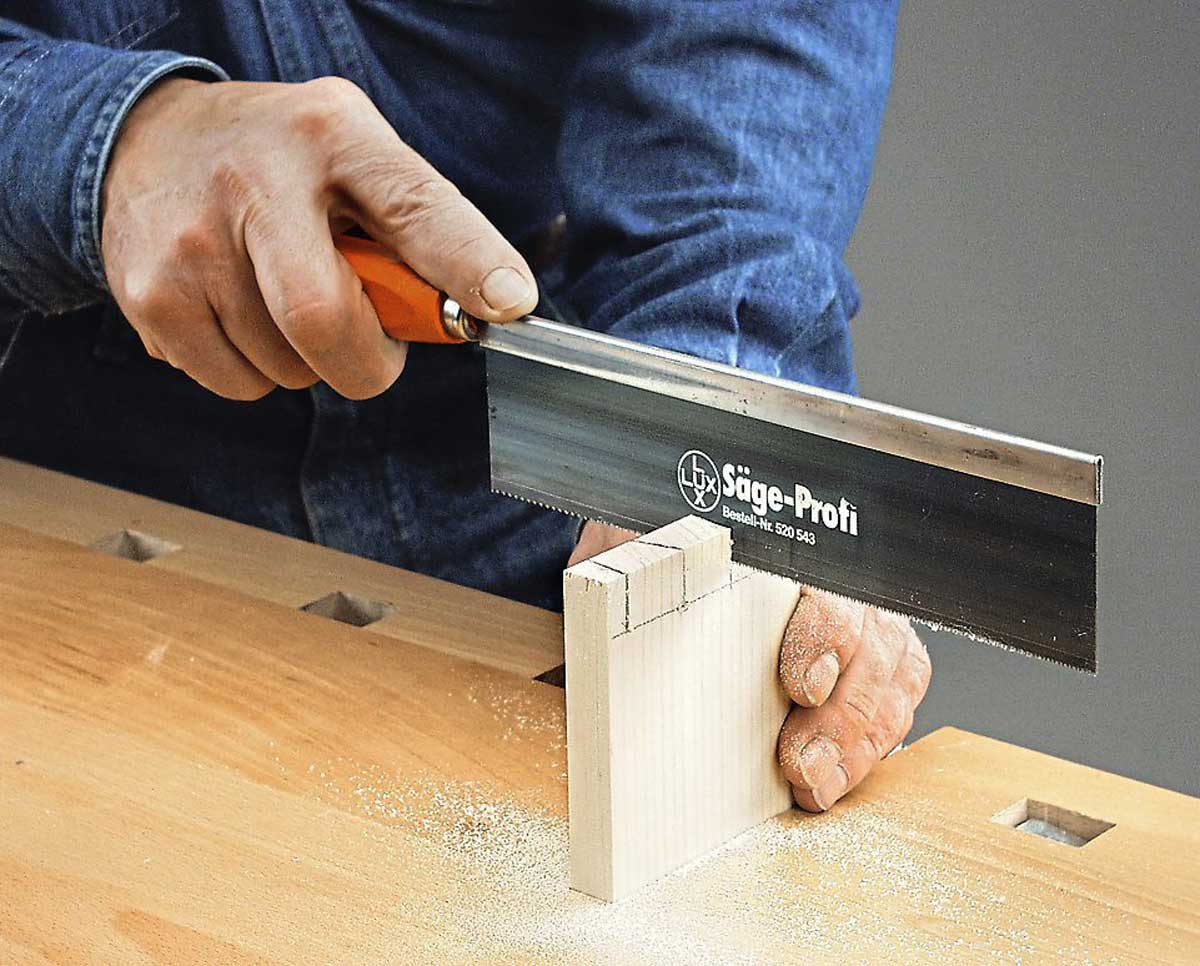

... a jemnou pilou kolmo seřízněte.Zdroj: Shutterstock
-
5
Potom opatrně z obou stran vydlabejte meziprostory.Zdroj: Shutterstock
-
6

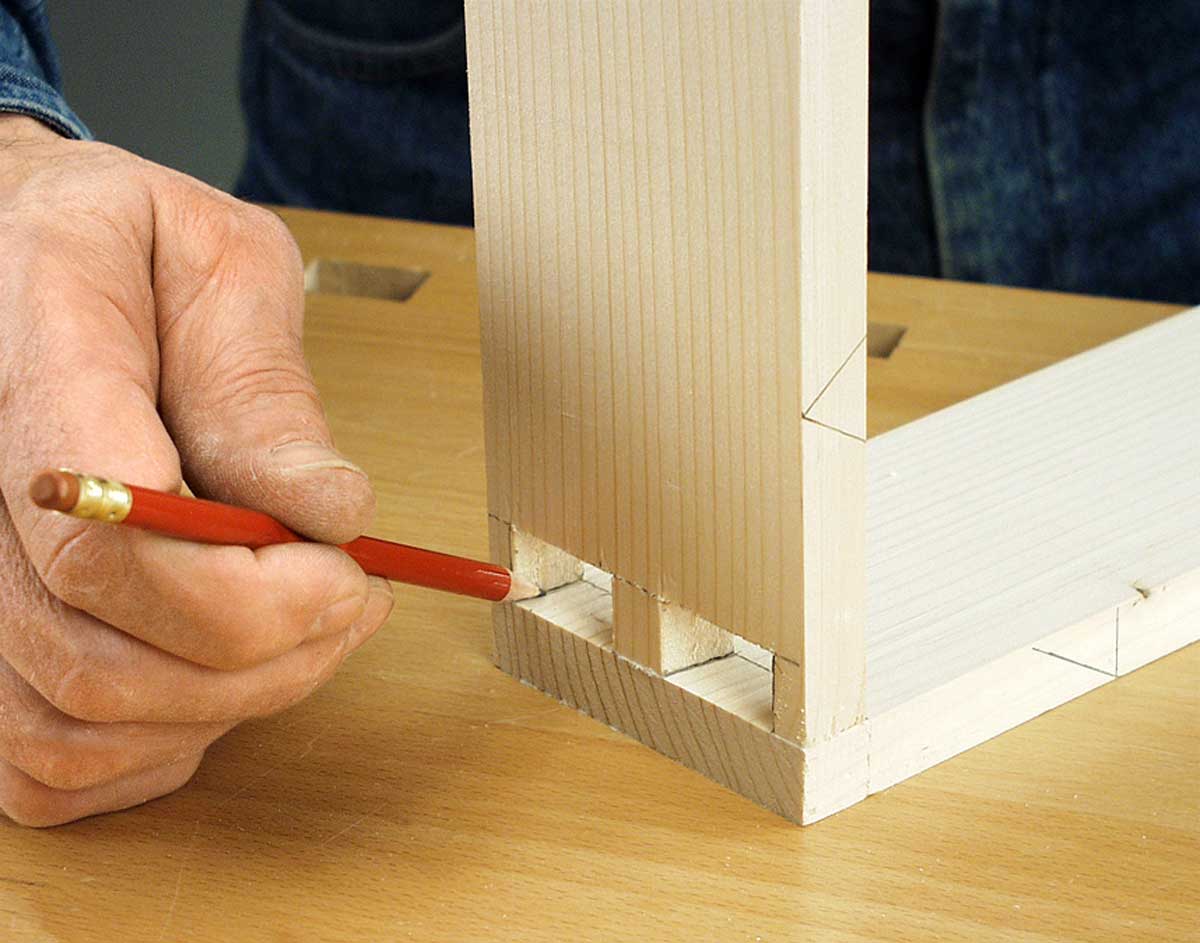

Čep postavte přesně k protilehlému kusu a spoje přesně vyznačte.Zdroj: Shutterstock
-
7

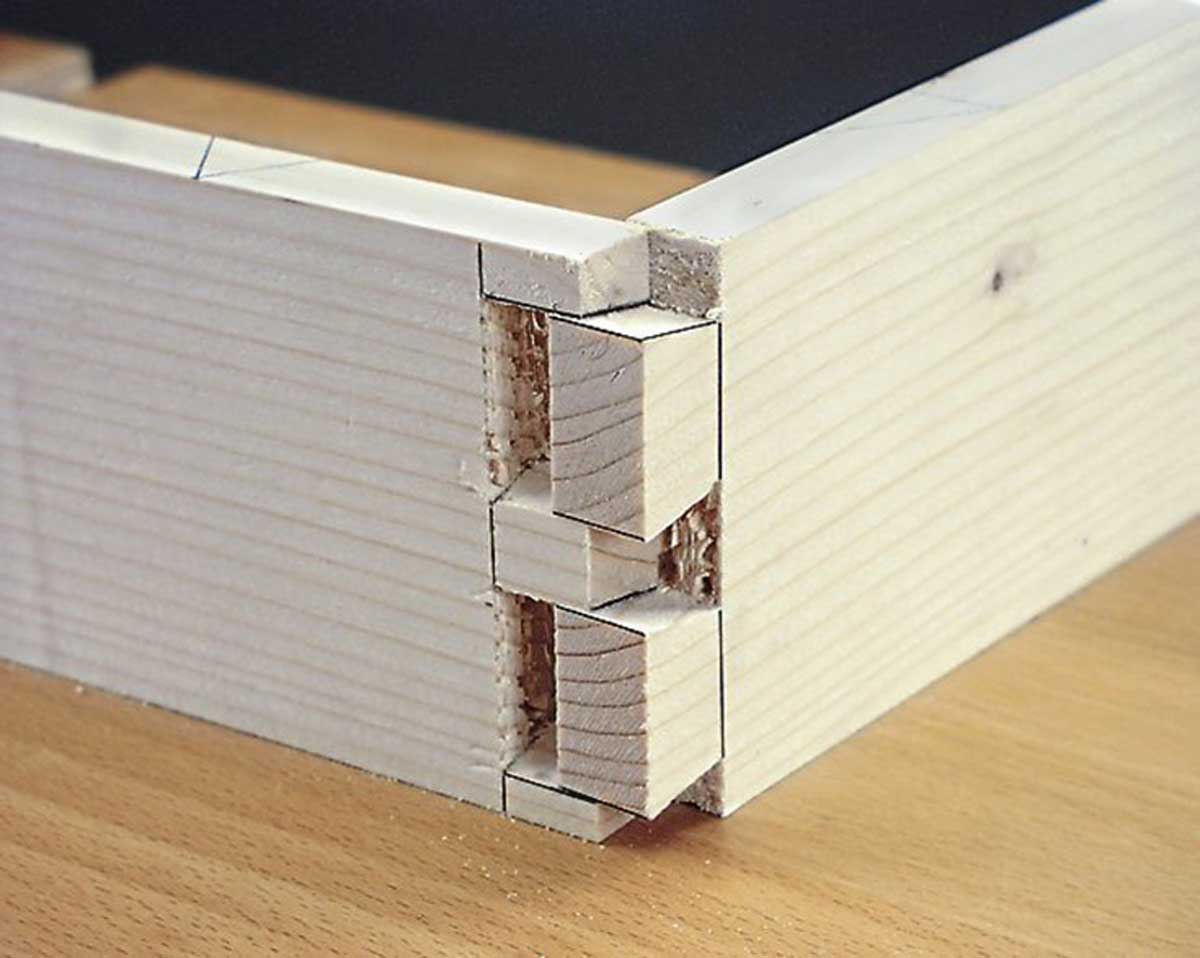

Linie prodlužte až na kraj desky a vlaštovčí ocasy...Zdroj: Shutterstock
-
8

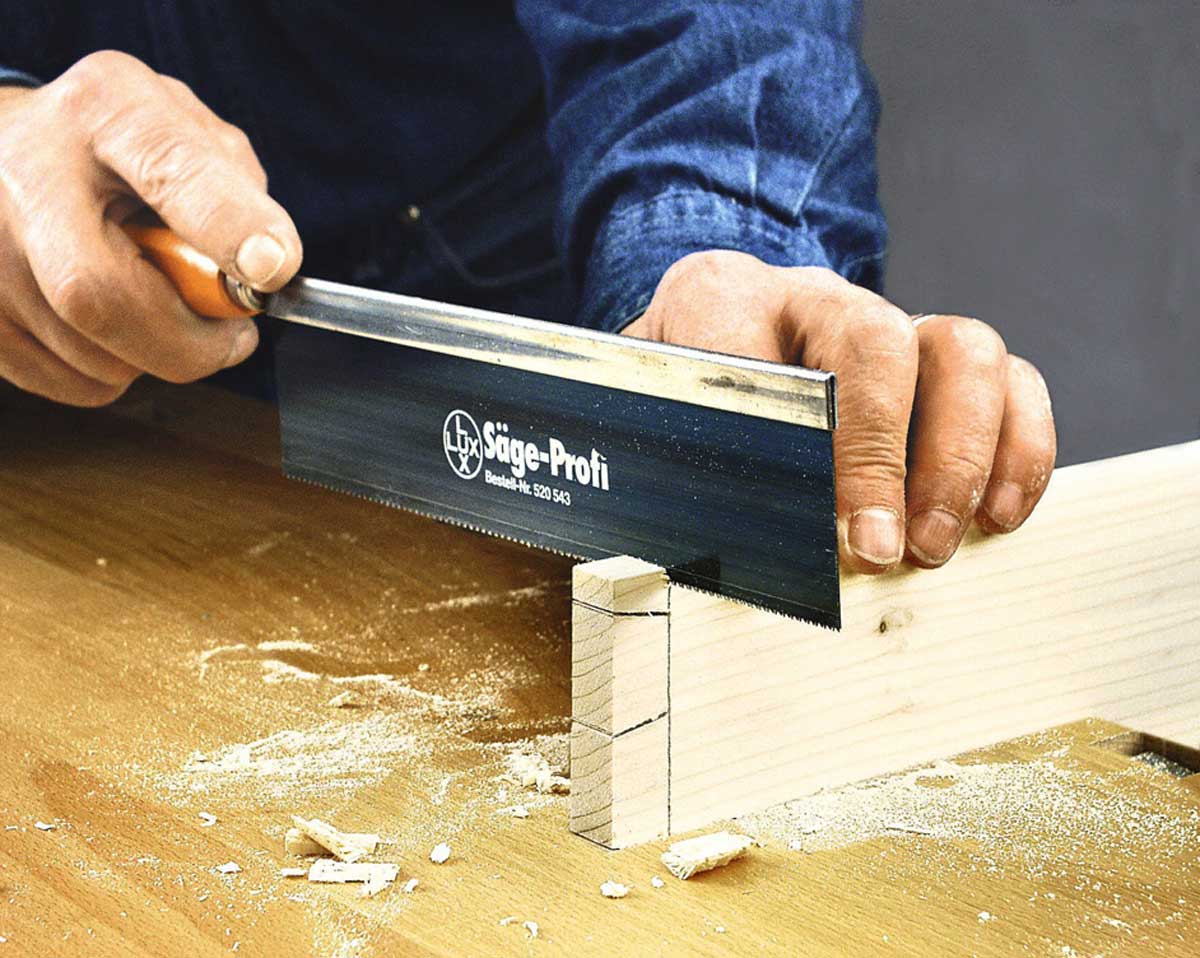

... vyřízněte pilkou a vydlabejte dlátem. Poloviční dílek nechte stát.Zdroj: Shutterstock
Opracování drážek

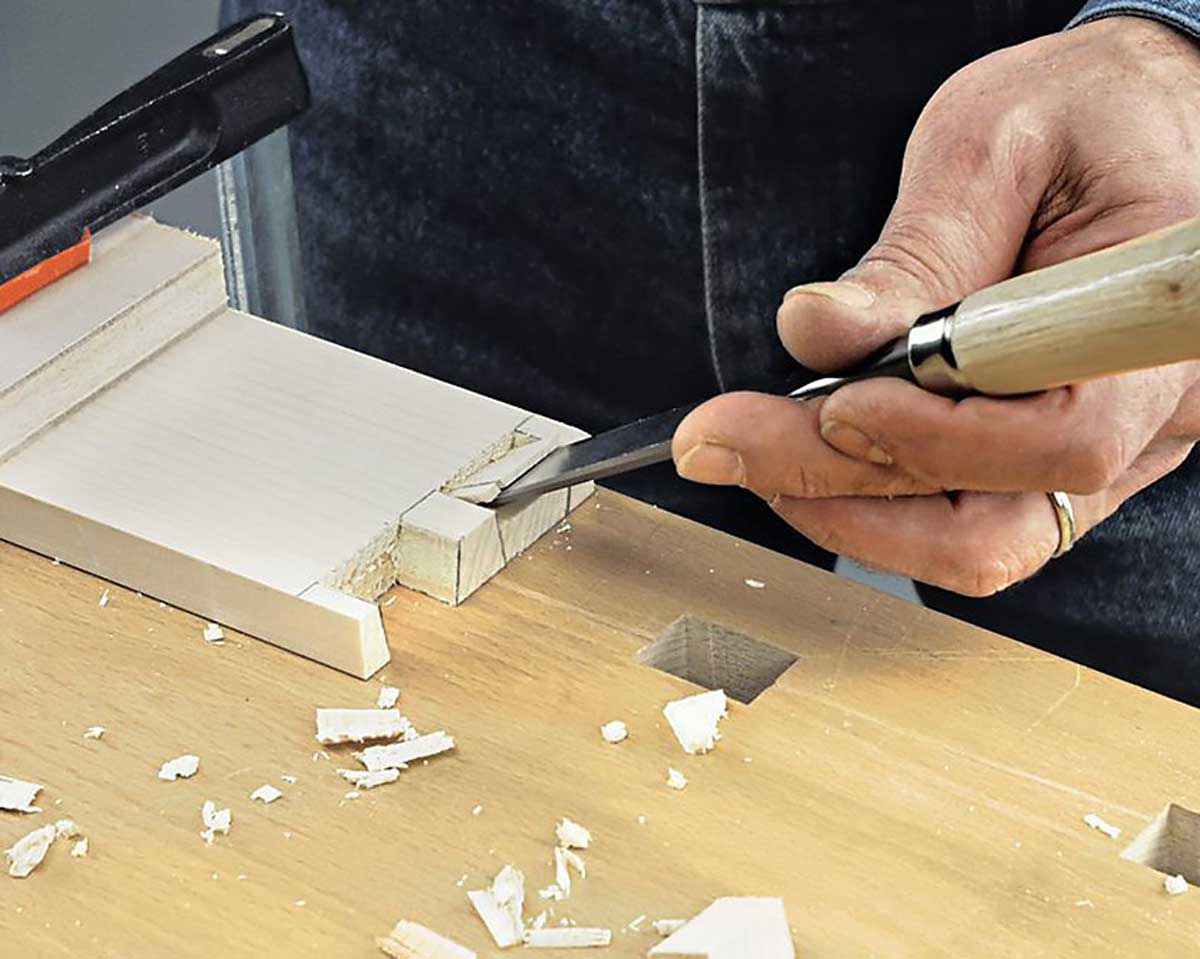

Z jedné strany přibližně 2 mm před dnem drážky až do poloviny tloušťky zabořte dláto, dřevo otočte a ze zadní strany opracujte. Stojnu oddělte až nakonec a do středu dna vydlabejte.
Opracování drážekZdroj: SELBST IST DER MANN
Varianty spojů čep a drážka

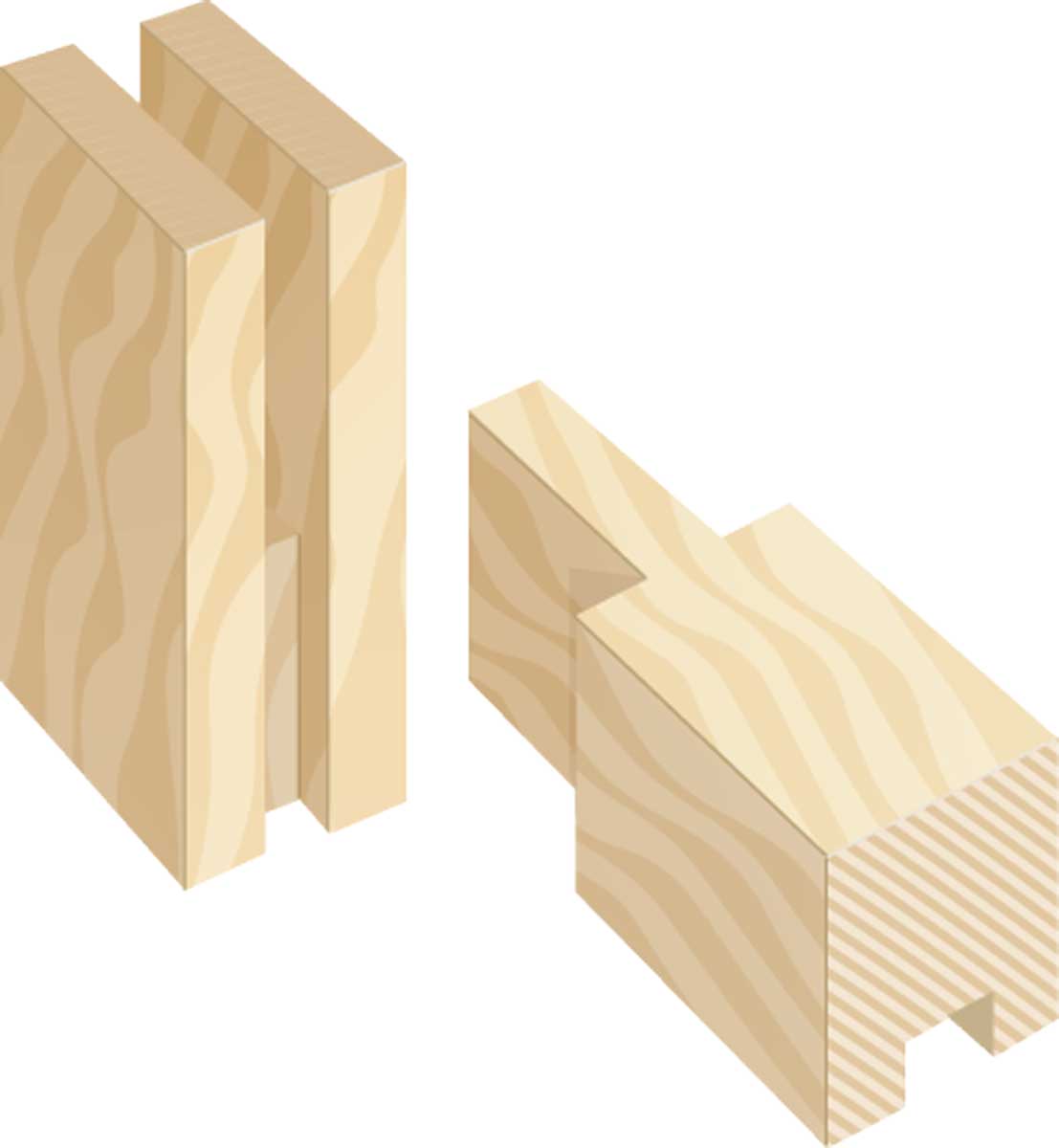

1. Čepový spoj s drážkou
Pokud se bude do rámu vkládat výplň, může se upevnit buď pomocí upevňovacích lišt, nebo vložením do drážky. Obvykle se drážka nejprve do dřeva vyfrézuje nebo zhotoví pilou, a až potom se vypracují čepové spoje. Označte si polohu dřevěných dílů truhlářskými trojúhelníky, abyste si je nespletli.
Zhotovte drážku předtím, než vytvoříte čep.Zdroj: SELBST IST DER MANN

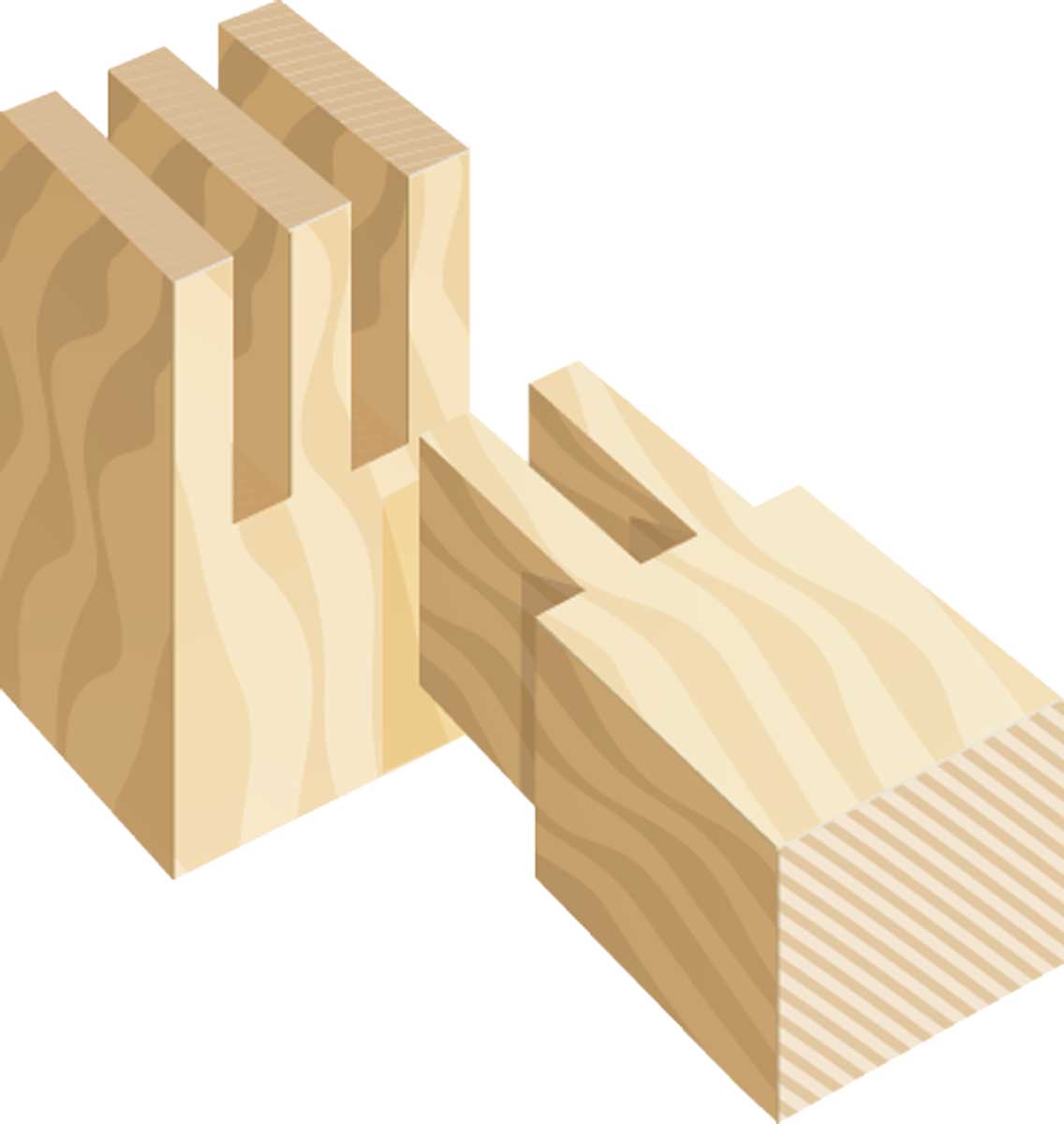

2. Dvojitá drážka s dvojitým čepováním
U rámových konstrukcí platí, že čím je plocha s glejem větší, tím je spojení pevnější. Pokud to dřevěné desky umožňují, můžete vytvořit více než jen jeden čep. Plocha dřeva se nenásobí třemi, ale dělí na pět – jak je vyobrazeno dole. Další pracovní kroky jsou stejné – podle obrazového postupu.
Dvojitá drážka je pěkná nejen na pohled, ale je i stabilní.Zdroj: SELBST IST DER MANN

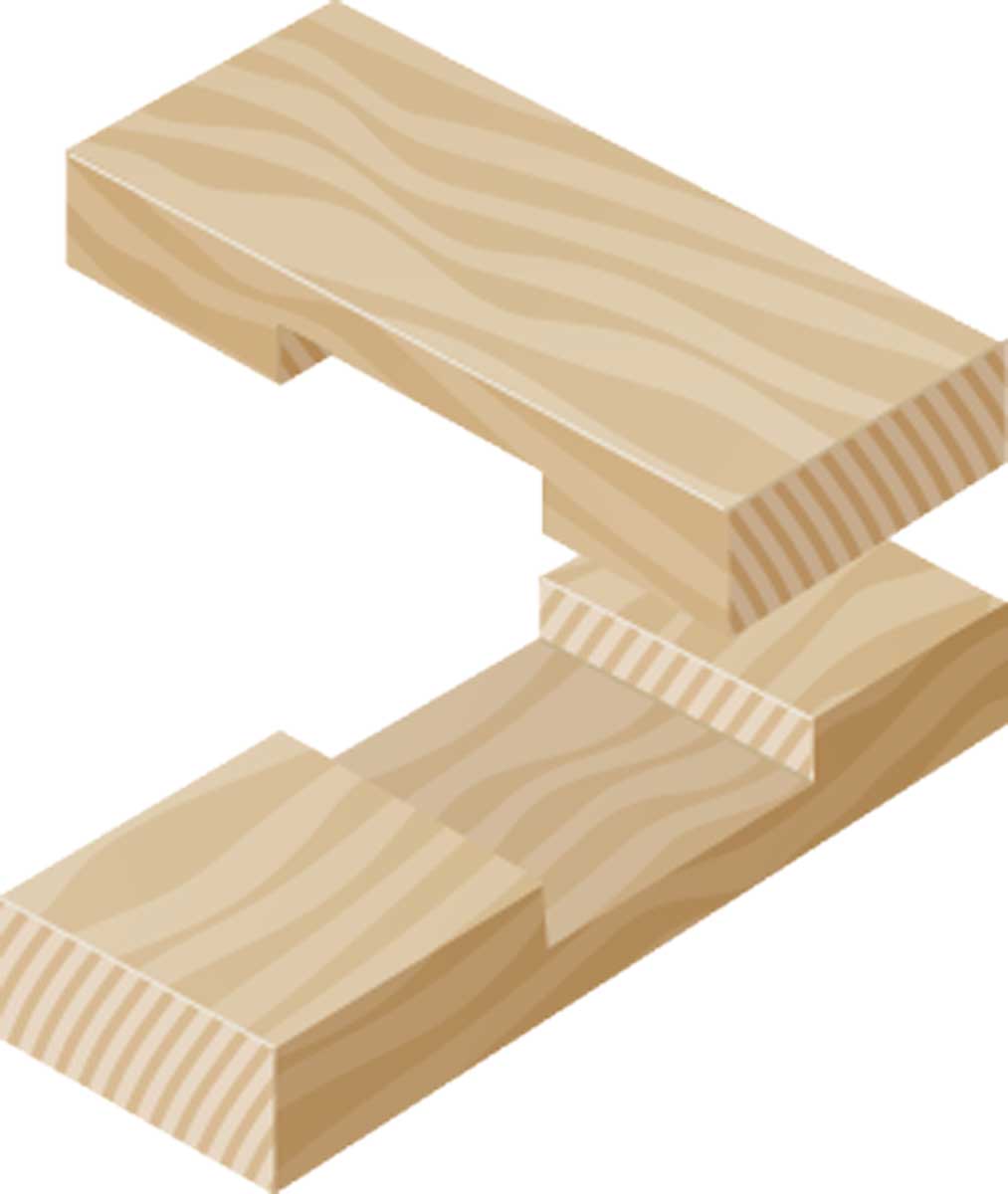

3. Křížové přeplátování
U tohoto spojení, které je příbuzné s čepováním a drážkováním, se dva kusy dřeva ukládají na sebe v pravém úhlu. Spodní dřevo se vydlabe nebo vyfrézuje do poloviny tloušťky, a to na šířku horního dřeva. Horní kus se zhotoví stejným způsobem a položí tak, aby horní kus ležel ve stejné rovině jako spodní.
Jednoduše realizovatelné spojení dvou křížících se dřev.Zdroj: SELBST IST DER MANN
