Pokud vás zajímá téma výroby nábytku, určitě vám potom není cizí problematika truhlářských spojů. Podívejme se spolu na různé možnosti, od jednoduchých až po složité.

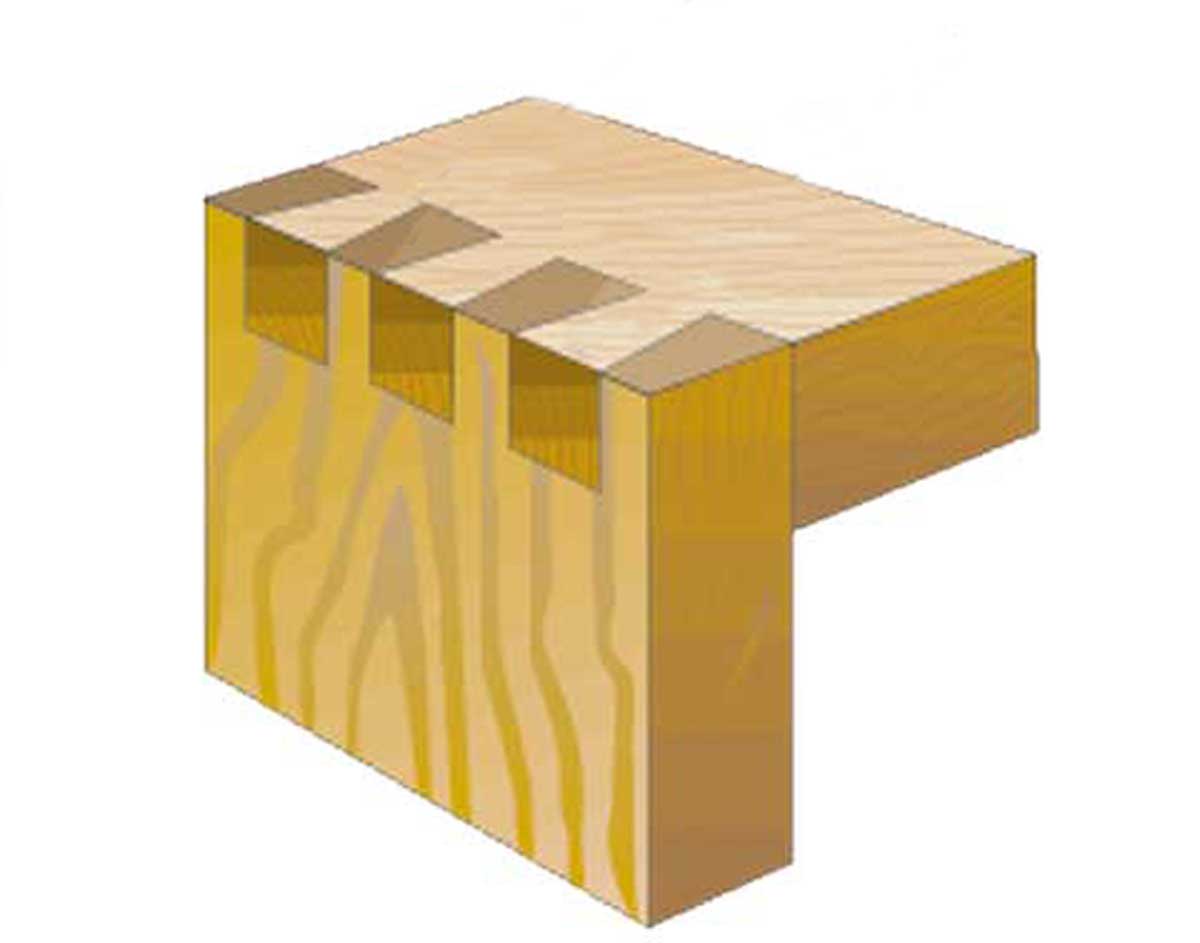

Správné čepování
Při stavbě nábytku je velmi důležité přihlédnout ke konstrukčním podkladům. Uvedený příklad představuje jednoduchou zásuvku. U čepů pro zásuvky se musí na přední a zadní straně vyhotovit jako čepy a na bočních stranách jako vlaštovčí ocasy.
Jen tak se dosáhne toho, že při vytahování zásuvky se spoje nerozdělí, protože spoj se dá rozebrat jen za část s vlaštovčím ocasem. U spojů prstových čepů se dá spoj rozebrat jak z bočních, tak i z přední strany. Svědčí o tom nespočet rozlepených spojů starých zásuvek.
Při stavbě nábytku je třeba dávat vždy pozor na směr zatížení.Zdroj: SELBST IST DER MANN

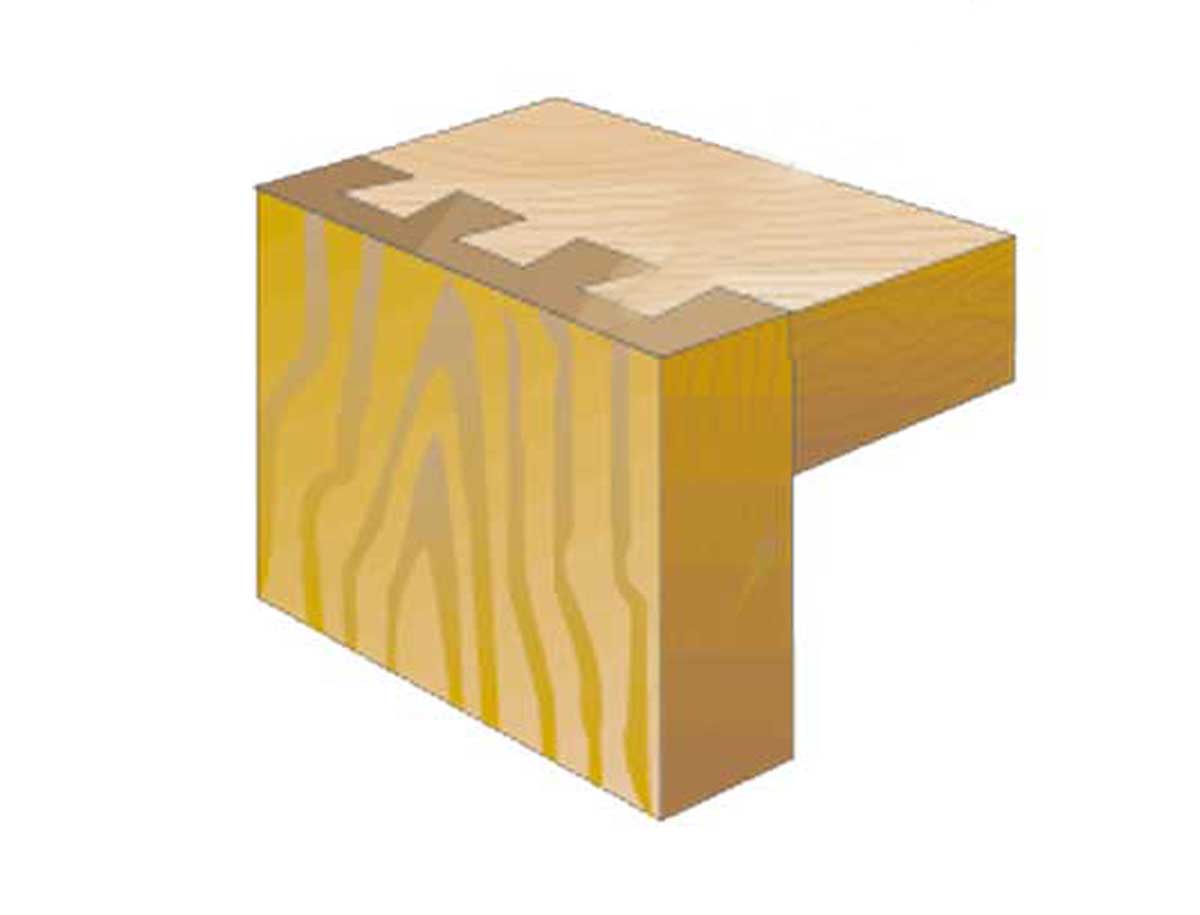

Jednoduše překryté čepy:
U této varianty jsou viditelné jen ocasy a čelní dřevo.Zdroj: SELBST IST DER MANN

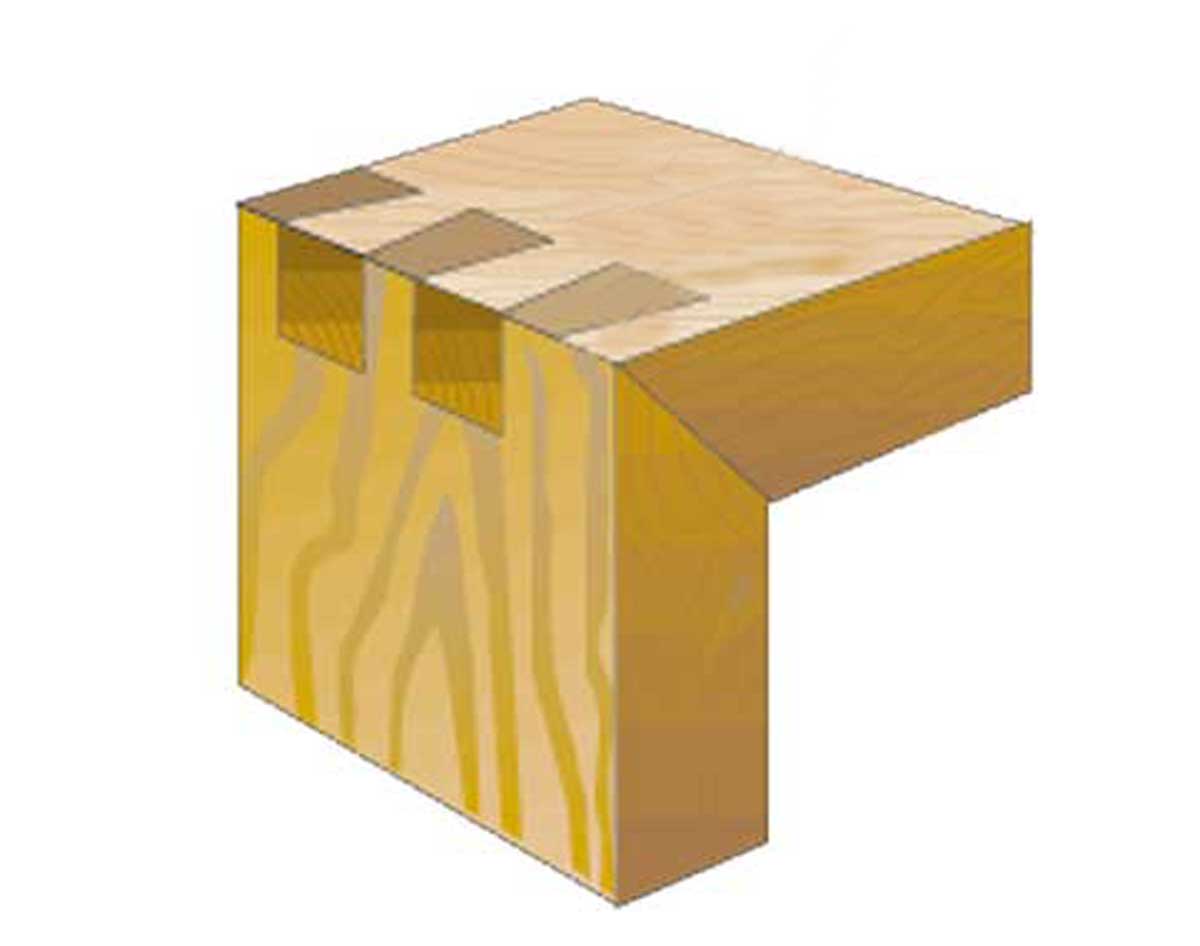

Otevřené čepování pod úhlem:
Zde jsou spojeny podélné hrany ne na tupo, ale pod úhlem, např. u zabudovaných skříní.Zdroj: SELBST IST DER MANN
Konstrukce
Existují různé metody ke zhotovení spoje na rybinu (vlaštovčí ocas). Základem všech je fakt, že čepový prvek slouží jako šablona na spojení vlaštovčího ocasu. V takovém případě pasuje při čistém opracování spoj vždy.

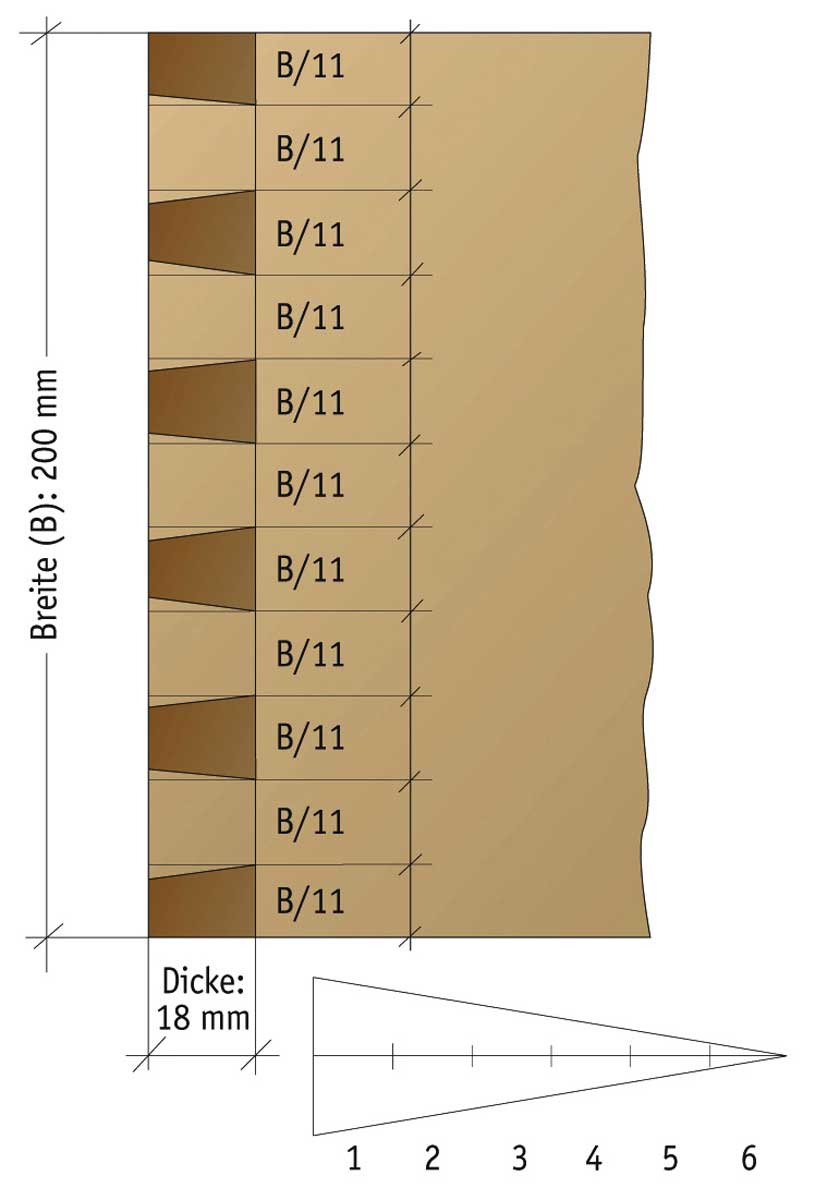

Jednoduchý způsob, jak vyznačit čepy, je takovýto: Rozdělte šířku desky (na obr. 200 mm) na lichý počet políček (11) tak, aby byly v tloušťce desky (18 mm). V tomto rozměru (18,18 mm) vyznačte pomocnou čáru podél desky až po její čelo. Tu vyznačte pomocí šablony na čepování (v poměru 1 : 6 u měkkého dřeva a 1 : 7 u tvrdého dřeva) čepy.
Zdroj: SELBST IST DER MANN
Otevřený vlaštovčí ocas:
GALERIE Zobrazit jako galerii (8)
-
1
Truhlářským rýsovadlem si vyznačte tloušťku materiálu na části s čepy...Zdroj: Shutterstock
-
2
... a na vyrytých místech (viz praktický tip vlevo) vyznačte čepy...Zdroj: Shutterstock
-
3
... šablonou na čepování. S pomocí úhelníku táhněte linky až po rysku...Zdroj: Shutterstock
-
4
... a jemnou pilou kolmo seřízněte.Zdroj: Shutterstock
-
5
Potom opatrně z obou stran vydlabejte meziprostory.Zdroj: Shutterstock
-
6
Čep postavte přesně k protilehlému kusu a spoje přesně vyznačte.Zdroj: Shutterstock
-
7
Linie prodlužte až na kraj desky a vlaštovčí ocasy...Zdroj: Shutterstock
-
8
... vyřízněte pilkou a vydlabejte dlátem. Poloviční dílek nechte stát.Zdroj: Shutterstock
Hotový kus je potřeba ještě slepit přidáním gleje na dřevo. A právě to představuje největší výhodu tohoto ručního řešení. Naproti sobě ležící povrchy dřeva se zvětšují v oblasti spoje pomocí prstových čepů nebo i hřebenových čepů, vlaštovčích ocasů a dalších spojů.
Větší povrch znamená více gleje a tím lepší držení a trvanlivost, jednoduše pevnější spoj. Už při vyznačování musíte být velmi přesní a při nastavování dřeva stále dávat pozor na to, aby poloviční šířka čáry zůstala stát na stávající spojovací ploše. Jen tak se dají jednotlivé kusy dřeva v podstatě bez spár spojit. Takže vždy je potřeba dávat pozor na řeznou šířku.
